| Lugar de origen: | Suzhou |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | CE LM80 ROHS |
| Número de modelo: | 3030 |
| Cantidad de orden mínima: | 4000pcs |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 DÍAS |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| nombre: | Color blanco de SMD LED 3030 | voltaje del nput (V): | 36V |
|---|---|---|---|
| Flujo luminoso (lm): | 170-180lm | Poder: | 1W |
| CCT: | 2700K 3000K 6000K | Garantía (año): | 2 años |
| Hora laborable (horas): | 20000 | Índice de representación de color (Ra): | 80 |
| Temperatura de funcionamiento (℃): | -40-85 | Uso: | lámpara del lavado de la pared |
| Resaltar: | microprocesador llevado Smd 180lm 3030,Microprocesador llevado 3030 36v,3030 Smd llevaron el microprocesador 36v |
||

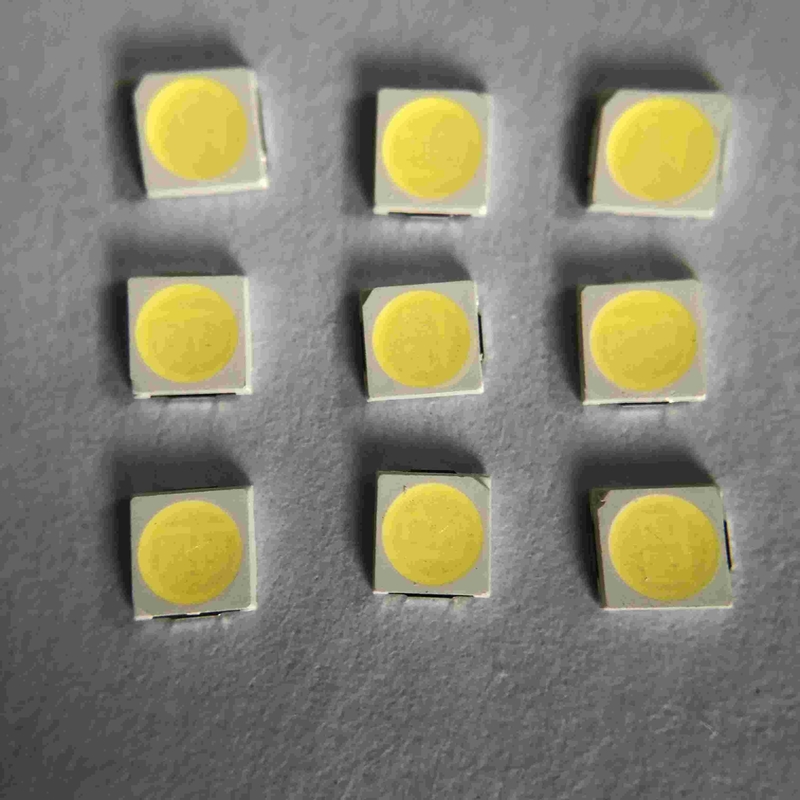

El poder más elevado 36v 30ma 180lm PPT Smd 3030 llevó a Chip For Wall Washing Lamp
Introducción del uso:
Las lámparas del lavado de la pared, pues el nombre implica, dejaron la luz lavan la pared como el agua. Se utilizan principalmente para la decoración arquitectónica y la iluminación, así como para resumir el esquema de edificios grandes. Porque el LED tiene las características del ahorro de la energía, de la alta eficacia ligera, de colores ricos y de la vida de servicio larga, las lámparas que se lavan de la pared de otras fuentes de luz son substituidas gradualmente por las lámparas que se lavan de la pared del LED. Los parámetros técnicos de las lámparas que se lavan de la pared del LED son generalmente similares a las lámparas de proyección del LED.
El alto MICROPROCESADOR del lumen 36V 30MA 180lm 3030 PPT SMD LED UTILIZÓ PARA LA LÁMPARA del LAVADO de la PARED
Detalles rápidos:
| Voltaje entrado (V): | 36V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 3030 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 180lm |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | BLANCO blanco/natural caliente de White/COOL |
| Poder: | 1W |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 80 |
| Temperatura de color: | 2700-6500K |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | Luz del gimnasio |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 30MA |
| Tamaño: | 3.0*3.0*0.7m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:
Estructura del paquete:
Grados máximos absolutos:
| Artículo | Símbolo | Grados máximos absolutos | Unidad |
| Corriente delantera | SI | 30 | mA |
| Voltaje reverso | Vr | 5 | V |
| Corriente delantera pulsada | IFP* | 30 | mA |
| Disipación de poder | Paladio | 0,5 | W |
| Temperatura de funcionamiento | TOP | -40~85 | ℃ |
| Temperatura de almacenamiento | Prueba | -40~85 | ℃ |
| Descarga electrostática | ESD | 2000 (HBM) | V |
| Temperatura de empalme | Tj | 120 | ℃ |
| Resistencia termal del LED | S-j de Rth | 33 | ℃/W |
Lista de pruebas de la confiabilidad del LED:
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) | Ac/Re |
| Prueba de vida | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Temperatura alta | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Baja temperatura | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Calor de la humedad alta |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de la temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Prueba del ESD (HBM) | prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
20 | 0/1 |
| Resistencia que suelda |
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criterios del juicio | ||||
| Voltaje delantero VF | Máximo-aumento de VF < 1=""> | |||
| IR actual reverso | Máximo-aumento del IR < IRmax=""> | |||
| Intensidad luminosa IV | IV decaimiento < 40=""> | |||
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95% Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas) |
||||
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Proceso del producto:
