Introducción del uso:
Es un nuevo tipo de caja de luz desarrollado rápidamente. Aplica tecnología única de la placa de guía ligera. Los tubos fluorescentes o los LED ordinarios se utilizan como fuentes de luz. El producto tiene las características de fino, de brillante, de uniforme y de económico --- fino, que significa el grueso es pequeño; Brillante refiere al alto brillo de la fuente de luz bajo misma condición del poder; El uniforme refiere a la luz uniforme en la superficie luminescente; El ahorro refiere a ahorro de energía. La caja de luz ultrafina hizo de la placa de guía ligera ahorra 60 ~ energía del 70% comparada con la caja de luz ordinaria.

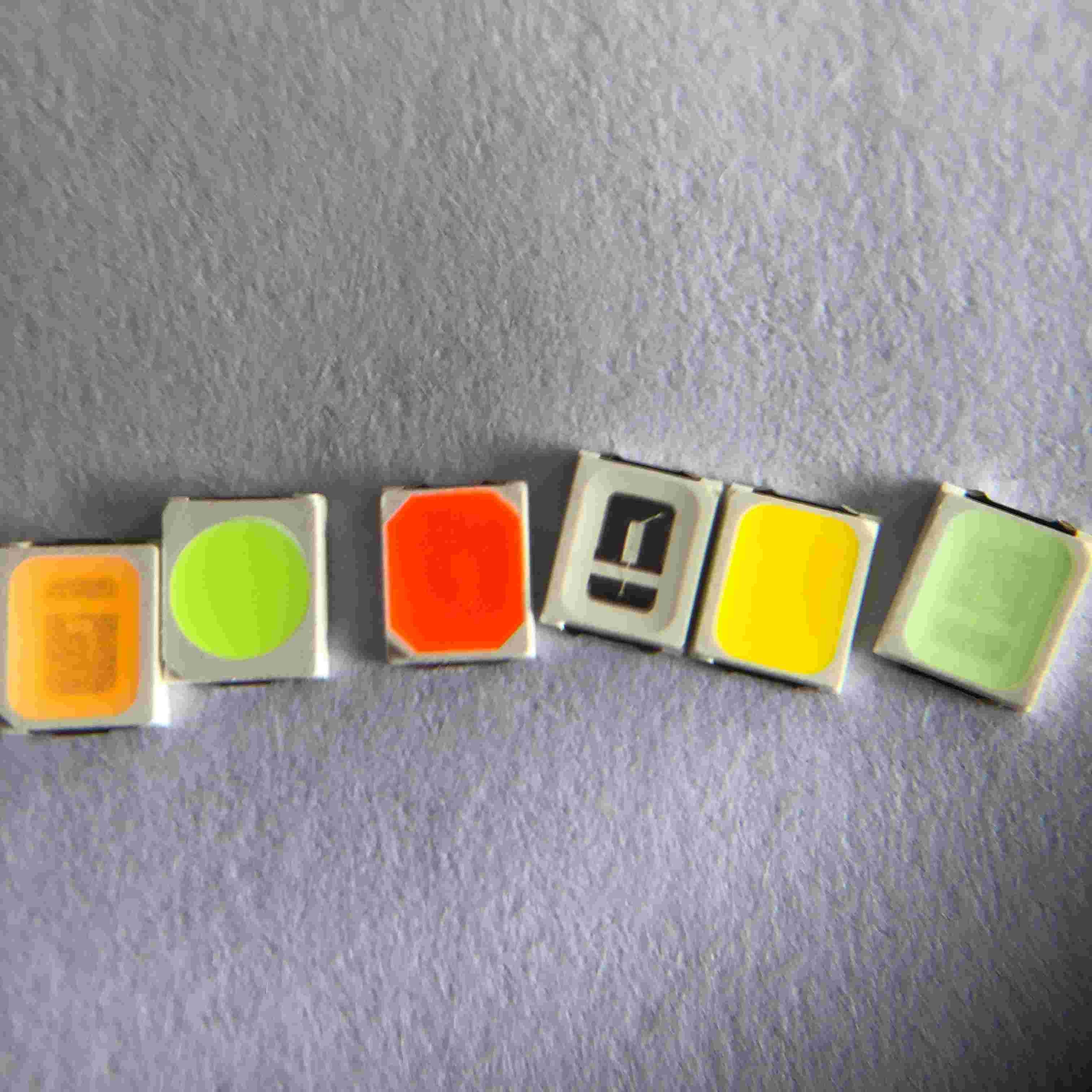

SMD llevó las luces de los anuncios de las cajas de luz del microprocesador, logotipo, color amarillo azulverde rojo 3v de la muestra 2835
Detalles rápidos:
| Voltaje entrado (V): |
3V |
| Garantía (año): |
de dos años |
| Tipo: |
Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: |
Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): |
60-65lm |
| Vida útil (horas): |
50000 |
| Hora laborable (horas): |
20000 |
| Chip Material: |
INGAN |
| Emisión de color: |
/green rojo /blue |
| Poder: |
0.5W |
| Ángulo de visión (°): |
120 grados |
| Índice de representación de color (Ra): |
80 |
| Bolso que embala: |
220*240nm |
| Lugar del origen: |
Suzhou, Jiangsu |
| Uso: |
Aparatos electrodomésticos y semáforos |
| Tipo del paquete: |
Paquete del soporte de Suface |
| Corriente delantera: |
150MA |
| Tamaño: |
2.8*3.5*0.65m m |
| Embalaje: |
4000 PC/rollo |
Especificación de producto:
Estructura del paquete:
Especificación de producto:
| Artículo |
Especificación |
Material |
Cantidad |
| Microprocesador |
InGaN |
InGaN |
2 en 1 |
| Reflector |
Blanco |
EL PCT |
|
| Capítulo |
C194 |
Cobre plateado |
|
| Alambre del oro |
0.9mil |
Aleación |
|
| Fósforo |
Amarillo |
YAG |
|
| Encapsulant |
MilkyWhite |
Resina |
|
| Cinta del portador |
Según espec. del EIA 481-1A |
Cinta negra conductora |
4000pcs por carrete |
| Carrete |
Según espec. del EIA 481-1A |
Negro conductor |
4000pcs por carrete |
| Etiqueta |
Estándar de Repsn |
Papel |
|
| Bolso que embala |
220x240m m |
Ninguno-cremallera laminada de aluminio del bolso |
Un bolso del carrete uno |
| Cartón |
Estándar de Repsn |
Papel |
No-especificado |
Grados máximos absolutos:
| Artículo |
Símbolo |
Grados máximos absolutos |
Unidad |
| Corriente delantera |
SI |
150 |
mA |
| Voltaje reverso |
Vr |
5 |
V |
| Corriente delantera pulsada |
IFP* |
180 |
mA |
| Disipación de poder |
Paladio |
0,5 |
W |
| Temperatura de funcionamiento |
TOP |
-40~85 |
℃ |
| Temperatura de almacenamiento |
Prueba |
-40~85 |
℃ |
| Descarga electrostática |
ESD |
2000 (HBM) |
V |
| Temperatura de empalme |
Tj |
120 |
℃ |
| Resistencia termal del LED |
S-j de Rth |
33 |
℃/W |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED:
| Artículo de la prueba |
Condiciones de prueba |
Estándar |
Qty (PC) |
Ac/Re |
| Prueba de vida |
25℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Temperatura alta |
85℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Baja temperatura |
-40℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Calor de la humedad alta |
85℃, 85%RH,
1000Hrs@150mA
|
/ |
20 |
0/1 |
| Almacenamiento de la baja temperatura |
-40℃, 1000Hours |
JEITA ED-4701
200 202
|
20 |
0/1 |
| Almacenamiento de alta temperatura |
100℃, 1000Hours |
JEITA ED-4701
200 201
|
20 |
0/1 |
| Ciclo de la temperatura |
(- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701
100 105
|
20 |
0/1 |
| Choque termal |
-40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins>
| MIL-STD-202G |
20 |
0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA |
/ |
20 |
0/1 |
| Prueba del ESD (HBM) |
prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC
(Q101-001)
|
20 |
0/1 |
| Resistencia que suelda |
260±5℃, 10S, 3times
Tratamiento previo 30℃, 70%RH
|
JEITA ED-4701
300 302
|
20 |
0/1 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time
Tratamiento previo 30℃, 70%RH, 168Hours
|
/ |
20 |
0/1 |
| Criterios del juicio |
| Voltaje delantero VF |
Máximo-aumento de VF < 1="">
|
| IR actual reverso |
Máximo-aumento del IR < IRmax="">
|
| Intensidad luminosa IV |
IV decaimiento < 40="">
|
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95%
Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas)
|
Empaquetado:
Instrucciones SMT el soldar de flujo de SMT:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
