| Lugar de origen: | Suzhou |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 2835 |
| Cantidad de orden mínima: | 4000pcs |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 DÍAS |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| nombre: | SMD LED 2835 | CCT: | 6500k 3000k 4000k |
|---|---|---|---|
| Flujo luminoso (lm): | 75-85lm | Uso: | lámpara del bulbo |
| Poder: | 60mA | voltaje del nput (V): | 9V |
| Garantía (año): | 2 años | Hora laborable (horas): | 20000 |
| Temperatura de funcionamiento (℃): | -40-85 | Ángulo de visión (°):: | 120 |
| Índice de representación de color (Ra):: | 70 80 90 95 | Material:: | Alambre de cobre de Base+gold |
| Resaltar: | La tira de neón 2835 Smd llevó el microprocesador,2835 Smd llevaron el microprocesador 0.5w,Microprocesador de neón de la tira 2835 |
||

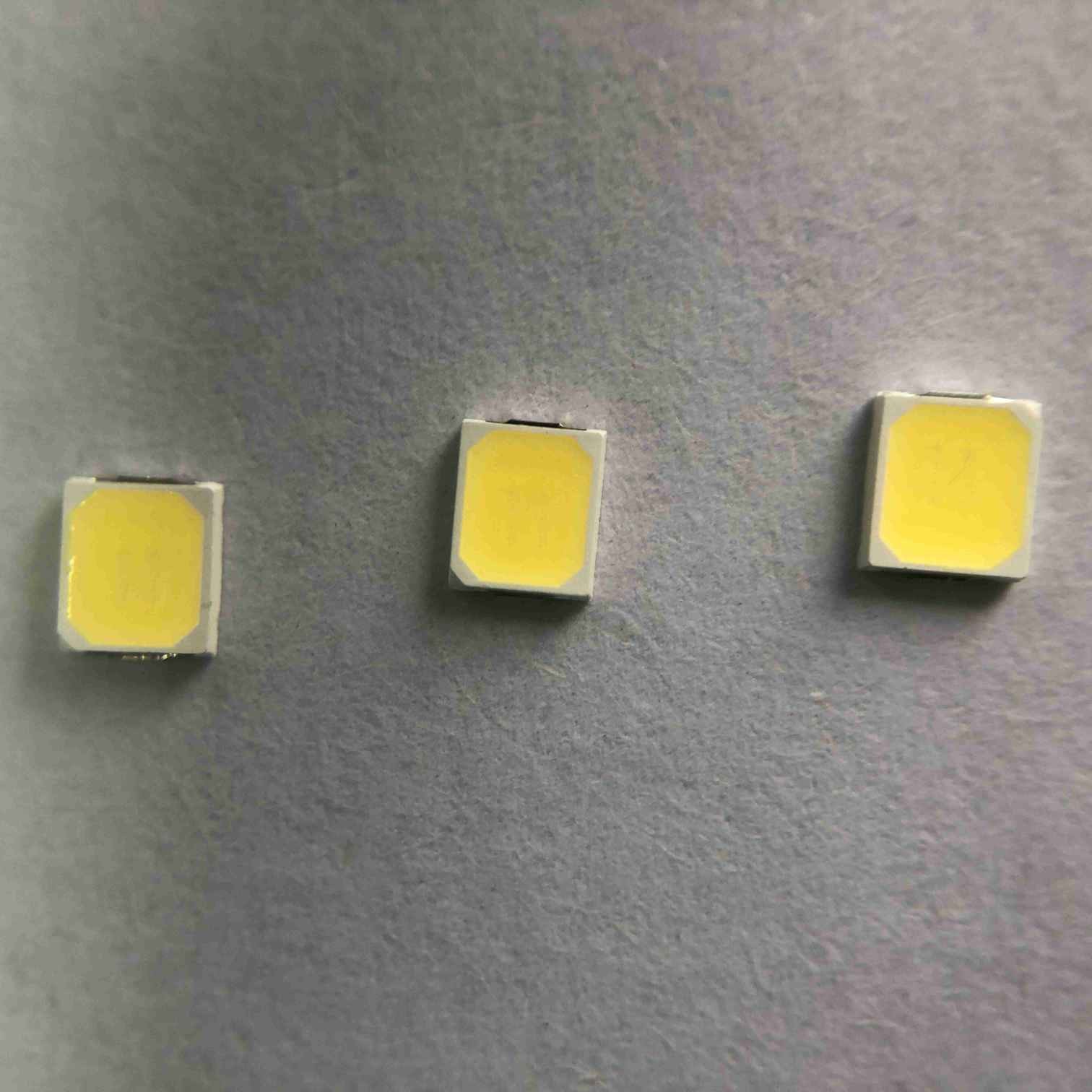

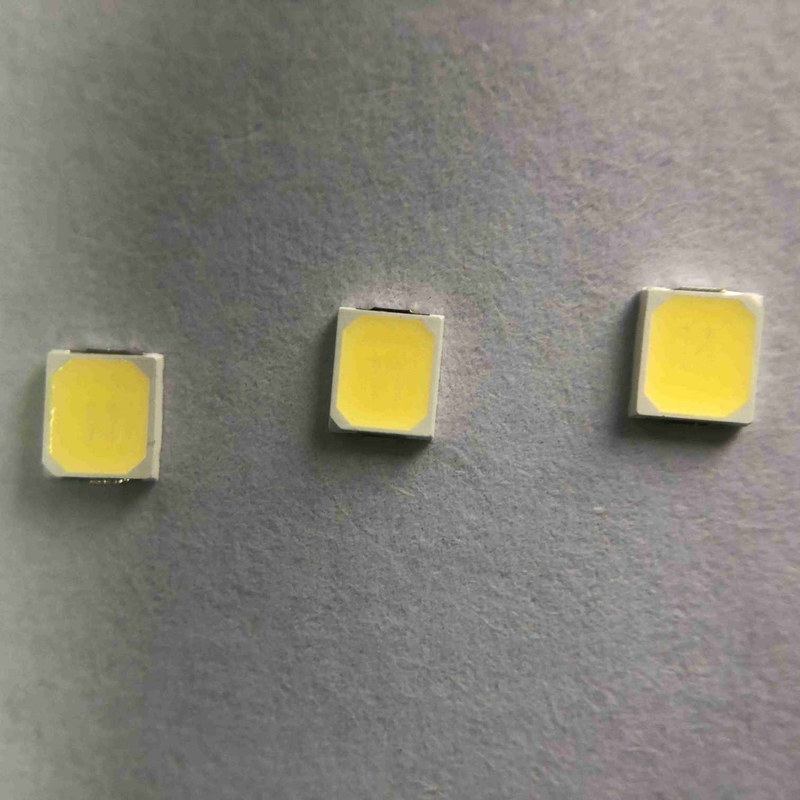

El microprocesador más brillante 2835 9v 0.5w 80-85lm de SMD LED para la tira de neón
Introducción del uso:
La correa de la luz del silicón puede ser una de las correas ligeras de neón. La correa ligera de neón sacada del silicón es una de las correas ligeras preferidas para la iluminación al aire libre.
La correa ligera de neón del silicón se hace del material de alta calidad del silicón de la protección del medio ambiente, que realiza impermeable de alto grado, tiene resistencia de la sal, del ácido y del álcali, resistencia a la corrosión del gas, resistencia ULTRAVIOLETA y otras características.
El smd del alto brillo 2835 9v 0.5w llevó el microprocesador 80-85lm para la lámpara del bulbo
Detalles rápidos:
| Voltaje entrado (V): | 9V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 160lm/w |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | 2700k 3000k 6500k |
| Poder: | 0.5w |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 80 |
| Bolso que embala: | 220*240nm |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | TIRA DEL LED |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 60MA |
| Tamaño: | 2.8*3.5*0.65m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:
Estructura del paquete
Grados máximos absolutos
|
Artículo
|
Símbolo
|
Grados máximos absolutos
|
Unidad
|
| Corriente delantera | SI | 60 | mA |
| Voltaje reverso | Vr | 15 | V |
| Corriente delantera pulsada | IFP* | 90 | mA |
| Disipación de poder | Paladio | 1 | W |
| Temperatura de funcionamiento | TOP | -40~115 | ℃ |
| Temperatura de almacenamiento | Prueba | -40~85 | ℃ |
| Descarga electrostática | ESD | 2000 (HBM) | V |
| Temperatura de empalme | Tj | 125 | ℃ |
| Resistencia termal del LED | S-j de Rth | 20 | ℃/W |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) | Ac/Re |
| Prueba de vida | 25℃, 1000Hrs@20mA | / | 22 | 0/1 |
|
Temperatura alta
|
85℃, 1000Hrs@20mA | / | 22 | 0/1 |
|
Baja temperatura
|
-40℃, 1000Hrs@20mA | / | 22 | 0/1 |
|
Calor de la humedad alta
|
85℃, 85%RH, 1000Hrs@20mA |
/ | 22 | 0/1 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
22 | 0/1 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
22 | 0/1 |
|
Ciclo de la temperatura
|
(- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
22 | 0/1 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 22 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×20mA | / | 22 | 0/1 |
|
Prueba del ESD (HBM)
|
prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
22 | 0/1 |
|
Resistencia que suelda
|
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
22 | 0/1 |
|
Decaimiento del flujo IV
|
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 22 | 0/1 |
| Criterios del juicio | ||||
| Voltaje delantero VF | Máximo-aumento de VF < 1=""> | |||
| IR actual reverso | Máximo-aumento del IR < IRmax=""> | |||
| Intensidad luminosa IV | IV decaimiento < 40=""> | |||
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95% Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas) |
||||
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
