| Lugar de origen: | Suzhou |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 3014 |
| Cantidad de orden mínima: | 4000pcs |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |

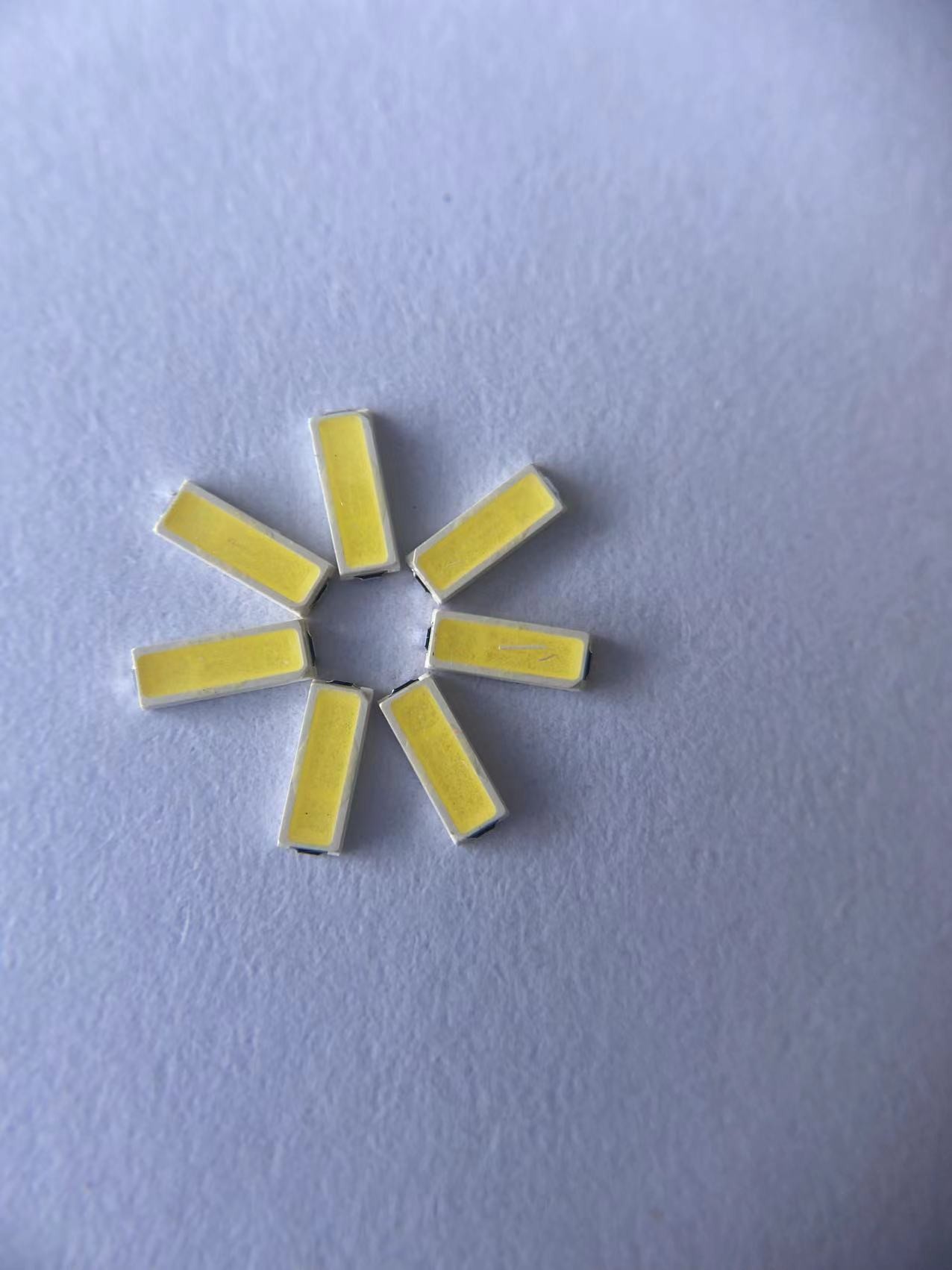

| nombre: | SMD LED 3014 | USO: | Luz del botón del elevador |
|---|---|---|---|
| voltaje del nput (V): | 3v | Flujo luminoso (lm): | 24-26lm |
| Poder: | 60MA | CCT: | 620-625nm |
| Garantía (año): | 2 años | Hora laborable (horas): | 20000 |
| Temperatura de funcionamiento (℃): | -40-85 | Ángulo de visión (°):: | 120 |
| Resaltar: | Botón SMD LED 3014 del elevador,Microprocesador del botón 3014 LED del elevador,Luz SMD LED 3014 del EMPUJE de la ELEVACIÓN |
||
Detalles rápidos:
| Voltaje entrado (V): | 3V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 3014 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 150lm/w |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | ROJO |
| Poder: | 0.2W |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 70 |
| Bolso que embala: | 220*240nm |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | contraluz del coche |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 60MA |
| Tamaño: | 3.0*1.4*0.65m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:
Estructura del paquete
Grados máximos absolutos
| Parámetro | Símbolo | Condición de prueba | Minuto | Tipo | Máximo | Unidad |
| Voltaje delantero | VF | IF=60mA | 2,7 | - | 3,3 | V |
| Flujo luminoso | ф | IF=60mA | 24 | - | 26 | LM |
| Temperatura de color | CCT | IF=60mA | 2500 | - | 6500 | K |
| Corriente reversa | VR | VR=7V | 0 | μA | ||
| Color que arranca índice | Ra | IF=60mA | 80 | - | ||
| Ángulo de visión | 2θ1/2 | IF=60mA | 120 | grado | ||
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) |
| Prueba de vida | 25℃, 1000Hrs@60mA | / | 20 |
| Temperatura alta | 85℃, 1000Hrs@60mA | / | 20 |
| Baja temperatura | -40℃, 1000Hrs@60mA | / | 20 |
| Calor de la humedad alta |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Ciclo de la temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 20 |
| Prueba de vida del pulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA | / | 20 |
| Prueba del ESD (HBM) | prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
20 |
| Resistencia que suelda |
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 20 |
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Manipulación de precauciones:
Maneje el componente a lo largo de la superficie lateral usando el fórceps o las herramientas apropiadas
No toque ni maneje directamente la superficie de la lente del silicón. Puede dañar el conjunto de circuitos interno
No apile junto PCBs montado que contiene el LED. El impacto puede rasguñar la lente del silicón o dañar el conjunto de circuitos interno
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
