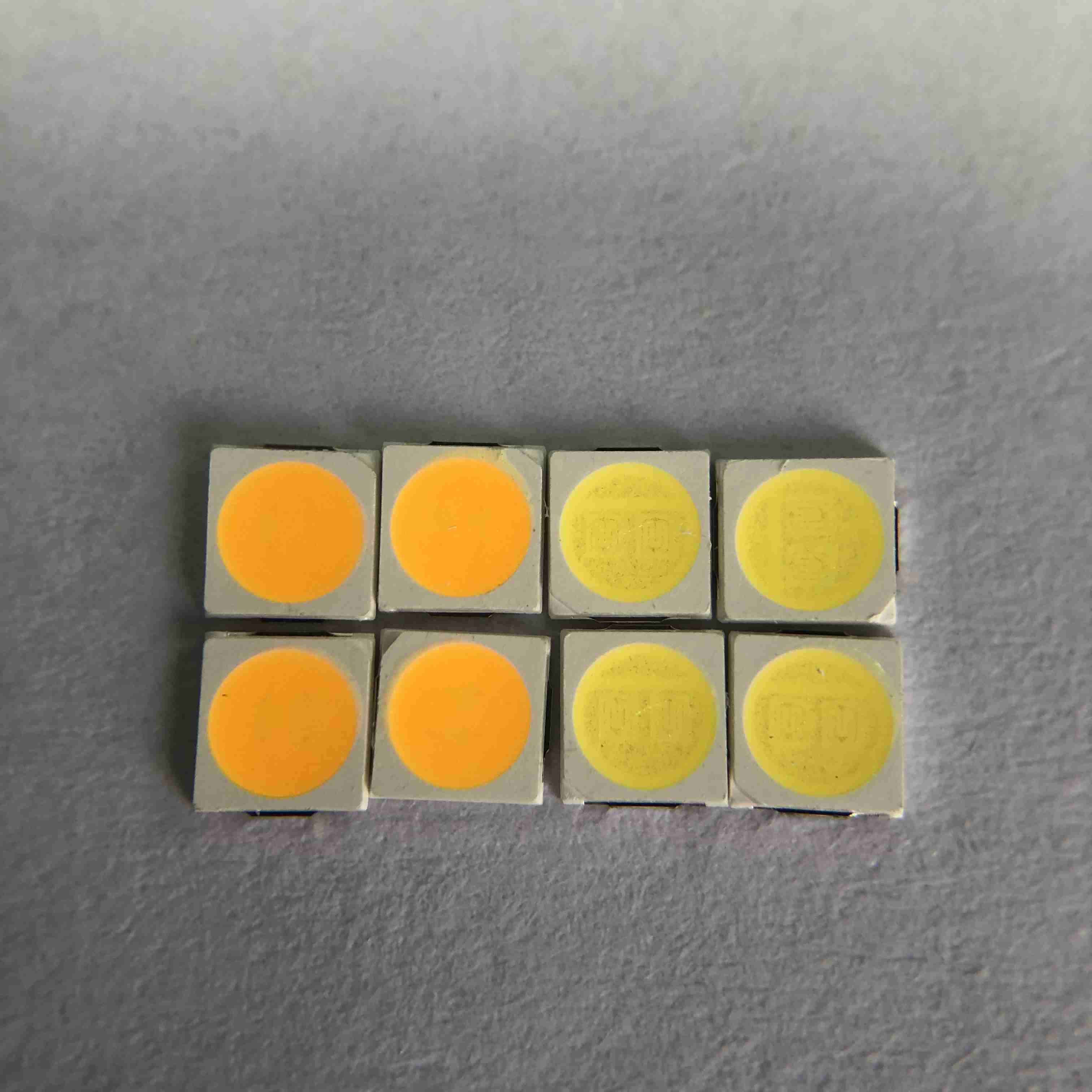

Alto lumen Chip Grow Light llevado Driverless 6V 150MA de SMD 3030 para la lámpara de proyección

Informacion basica
Lugar de origen: SUZHOU
Nombre de la marca: PHOENIX
Certificación: LM80 CE ROHS
Número de modelo: 3030
Cantidad de orden mínima: 4000PCS
Precio: Negotiation
Detalles de empaquetado: 4000PCS /ROLL
Tiempo de entrega: 7-10 días
Condiciones de pago: Western Union, MoneyGram, T/T
Capacidad de la fuente: 800KK POR MES
Nombre: Color blanco de SMD LED 3030 voltaje del nput (V): 6V
Flujo luminoso (lm): 155-165lm Uso: Lámpara de proyección
Índice de representación de color (ra): 80 CCT: 6500K
Poder: 1W Garantía (año): 2 años
Hora laborable (horas): 20000 Temperatura de funcionamiento (℃): -40-85
Alta luz:

microprocesador llevado driverless 3030

,

Microprocesador llevado driverless de SMD

,

6V llevó el microprocesador para crecer ligero

Introducción del uso:



La lámpara de proyección es una lámpara cuya iluminación en la superficie iluminada señalada es más alta que la del ambiente circundante. También conocido como proyector. Generalmente, puede apuntar en cualquier dirección y tiene una estructura que no sea afectada por condiciones climáticas. Se utiliza principalmente para los sitios de la operación de la área extensa, las minas, los esquemas del edificio, los estadios, los pasos superiores, los monumentos, los parques, las camas de flor, el etc. Por lo tanto, casi todas las lámparas de la iluminación de la área extensa usadas al aire libre se pueden mirar como lámparas de proyección. El ángulo del haz saliente de la lámpara de proyección es ancho y estrecho, con una gama de la variación de 0 ° ~ el ° 180, entre el cual el haz es particularmente estrecho se llama el reflector.



3030 alto MICROPROCESADOR del lumen 6V 150MA LED para la luz de calle que mina la luz de inundación ligera de la luz del túnel


Detalles rápidos:



Voltaje entrado (V): 6V
Garantía (año): de dos años
Tipo: Smd llevó el microprocesador 3030
Iluminación de servicio de las soluciones: Iluminación y diseño del conjunto de circuitos
Eficacia luminosa (lm/w): 155-165LM
Vida útil (horas): 50000
Hora laborable (horas): 20000
Chip Material: INGAN
Emisión de color: BLANCO blanco/natural caliente de White/COOL
Poder: 1W
Ángulo de visión (°): 120 grados
Índice de representación de color (Ra): 80
Temperatura de color: 2700-6500K
Lugar del origen: Suzhou, Jiangsu
Uso: luz de calle
Tipo del paquete: Paquete del soporte de Suface
Corriente delantera: 150MA
Tamaño: 3.0*3.0*0.6m m
Embalaje: 4000 PC/rollo



Especificación de producto:



Estructura del paquete:



Alto lumen Chip Grow Light llevado Driverless 6V 150MA de SMD 3030 para la lámpara de proyección 0

Grados máximos absolutos:



Artículo Símbolo Grados máximos absolutos Unidad
Corriente delantera SI 150 mA
Voltaje reverso Vr 5 V
Corriente delantera pulsada IFP* 180 mA
Disipación de poder Paladio 1,0 W
Temperatura de funcionamiento TOP -40~85
Temperatura de almacenamiento Prueba -40~85
Descarga electrostática ESD 2000 (HBM) V
Temperatura de empalme Tj 120
Resistencia termal del LED S-j de Rth 33 ℃/W



Curvas de características electrópticas típicas:

Alto lumen Chip Grow Light llevado Driverless 6V 150MA de SMD 3030 para la lámpara de proyección 1

Lista de pruebas de la confiabilidad del LED:



Artículo de la prueba Condiciones de prueba Estándar Qty (PC) Ac/Re
Prueba de vida 25℃, 1000Hrs@150mA / 20 0/1
Temperatura alta 85℃, 1000Hrs@150mA / 20 0/1
Baja temperatura -40℃, 1000Hrs@150mA / 20 0/1
Calor de la humedad alta

85℃, 85%RH,

1000Hrs@150mA

/ 20 0/1
Almacenamiento de la baja temperatura -40℃, 1000Hours

JEITA ED-4701

200 202

20 0/1
Almacenamiento de alta temperatura 100℃, 1000Hours

JEITA ED-4701

200 201

20 0/1
Ciclo de la temperatura (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min)

JEITA ED-4701

100 105

20 0/1
Choque termal -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> MIL-STD-202G 20 0/1

Prueba de vida del pulso



Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA / 20 0/1
Prueba del ESD (HBM) prueba 3times de 2000V, de 200V/Step, delantera y reversa

AEC

(Q101-001)

20 0/1
Resistencia que suelda

260±5℃, 10S, 3times

Tratamiento previo 30℃, 70%RH

JEITA ED-4701

300 302

20 0/1
Decaimiento del flujo IV

260±5℃, 10S, 1time

Tratamiento previo 30℃, 70%RH, 168Hours

/ 20 0/1
Criterios del juicio
Voltaje delantero VF Máximo-aumento de VF < 1="">
IR actual reverso Máximo-aumento del IR < IRmax="">
Intensidad luminosa IV IV decaimiento < 40="">

El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95%

Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas)



Empaquetado:

Alto lumen Chip Grow Light llevado Driverless 6V 150MA de SMD 3030 para la lámpara de proyección 2



Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.

Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo

Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente

Alto lumen Chip Grow Light llevado Driverless 6V 150MA de SMD 3030 para la lámpara de proyección 3



Características de producto:



Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación

Alto brillo, representación de alto color de poca atenuación

70,80,90 95 opciones mínimas del CRI

Soldadura fuerte y buena luz de los undead de la estabilidad

Serie de productos y logotipo de la compañía en el frente

Certificación del CE ROHS LM80



Proceso de producción:



Alto lumen Chip Grow Light llevado Driverless 6V 150MA de SMD 3030 para la lámpara de proyección 4
