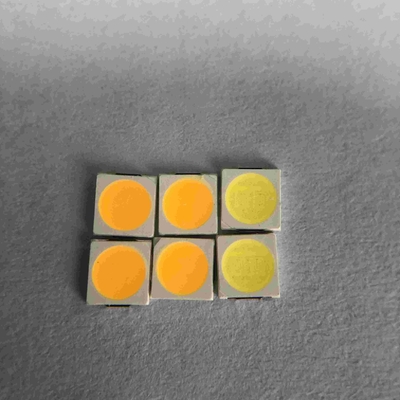

18v SMD 3030 llevó a Chip Light 60ma para poner de relieve

Informacion basica
Lugar de origen: SUZHOU
Nombre de la marca: PHOENIX
Certificación: LM80 CE ROHS
Número de modelo: 3030
Cantidad de orden mínima: 4000PCS
Precio: Negotiation
Detalles de empaquetado: 4000PCS /ROLL
Tiempo de entrega: 7-10 días
Condiciones de pago: Western Union, MoneyGram, T/T
Capacidad de la fuente: 800KK POR MES
Nombre: Color blanco de SMD LED 3030 uso: El poner de relieve
Flujo luminoso (lm): 150-160LM voltaje del nput (V): 18V
Poder: 1W Índice de representación de color (Ra): 80
CCT: 2700-6500K Garantía (año): 2 años
Hora laborable (horas): 20000 Temperatura de funcionamiento (℃): -40-85
Alta luz:

18v microprocesador llevado del smd 3030

,

Poner de relieve el microprocesador llevado del smd 3030

,

3030 llevaron microprocesadores ligeros

Introducción del uso:

"); exhibición: en línea-bloque; altura: 24px; anchura: 24px; margen-top: -1px; transforme: rotateZ (- 180deg); “>

La vida útil media de un LED se valora a menudo hasta 50.000 horas. Ésta es cerca de 50 veces más de largo que incandescente típico, 20-25 veces más de largo que un halógeno típico y 8-10 veces más de largo que un CFL típico. Si está utilizado 12 horas por día, un LED clasificado en 50.000 horas durará más de 11 años.















Microprocesador 3030 18v 60ma de SMD LED para poner de relieve


Detalles rápidos:



Voltaje entrado (V): 18V
Garantía (año): de dos años
Tipo: Smd llevó el microprocesador 3030
Iluminación de servicio de las soluciones: Iluminación y diseño del conjunto de circuitos
Eficacia luminosa (lm/w): 160LM
Vida útil (horas): 50000
Hora laborable (horas): 20000
Chip Material: INGAN
Emisión de color: BLANCO blanco/natural caliente de White/COOL
Poder: 1W
Ángulo de visión (°): 120 grados
Índice de representación de color (Ra): 80
Temperatura de color: 2700-6500K
Lugar del origen: Suzhou, Jiangsu
Uso: El poner de relieve
Tipo del paquete: Paquete del soporte de Suface
Corriente delantera: 60MA
Tamaño: 3.0*3.0*0.6m m
Embalaje: 4000 PC/rollo



Especificación de producto:

Estructura del paquete:

18v SMD 3030 llevó a Chip Light 60ma para poner de relieve 0

Grados máximos absolutos



Artículo Símbolo Máximo Unidad
Disipación de poder Paladio 1 W
Corriente delantera continua IFmax 60 mA
Pico adelante actual (1/10 anchura de pulso del ciclo de trabajo 10ms) IFP 80 mA
Voltaje reverso VR 5 V
Descarga electrostática (HBM) ESD 2000 V
Gama de temperaturas de funcionamiento Topr -40 a +85
Gama de temperaturas de almacenamiento Tstg -40 a +85
Temperatura llevada del yunction Tj 125



Caracterización óptica/eléctrica:



CCT PASOS x y a b θ
ERP F6500 1 0,313 0,337 0,00223 0,00095 58,383
ERP F5000 1 0,346 0,359 0,00274 0,00118 59,617
ERP F4000 1 0,38 0,38 0,00313 0,00134 54
ERP F3000 1 0,44 0,403 0,00278 0,00136 53,167
ERP P2700 1 0,463 0,42 0,00258 0,00137 57,283

CCT PASOS CX CY a b theta
2700K 1 0,4578 0,4101 0,0027 0,0014 53,7
3000K 1 0,4338 0,403 0,00278 0,00136 53,22
3500K 1 0,4073 0,3917 0,00309 0,00138 54
4000K 1 0,3818 0,3797 0,00313 0,00134 53,72
5000K 1 0,3447 0,3553 0,00274 0,00118 59,62
5700K 1 0,3287 0,3417 0,00249 0,00107 59,09
6500K 1 0,3123 0,3282 0,00223 0,00095 58,57




Curvas de características electrópticas típicas:

18v SMD 3030 llevó a Chip Light 60ma para poner de relieve 1

Lista de pruebas de la confiabilidad del LED



No. Artículo Condiciones de prueba

Prueba

hr/cycle/time

Muestra

Q'ty

Ac∕Re
1 Calor de la soldadura TEMPOREROS: 260℃±5℃; sec 5±1 2 veces 30 PC 0∕1
2 ※ De la prueba de capacidad de la soldadura TEMPOREROS: 235℃±5℃; sec 3±1 1 vez 5 PC 0∕1
3 Ciclo de la temperatura

H: +100℃ 30min.

∫5min.

L: - 40℃ 30min.

100 ciclos 20 PC 0∕1
4 Choque termal

H: +100℃ 5min.

L: - 40℃ 5min.

50 ciclos 20 PC 0∕1
5 Almacenamiento de alta temperatura TEMPOREROS: 100℃ 1000 horas 20 PC 0∕1
6 Almacenamiento de la baja temperatura TEMPOREROS: - 40℃ 1000 horas 20 PC 0∕1
7 Vida útil de DC SI =IFmax 1000 horas 20 PC 0∕1
8

Temperatura alta

Humedad alta

85℃∕85%R.H. 1000 horas 20 PC 0∕1
9 Prueba de choque

100~2000Hz; 98.1m/s2

X, Y, dirección de Z

2 horas 20 PC 0∕1
10 Prueba de caída Puesta plataforma; altura: los 75cm 3 veces 20 PC 0∕1
Criterios del juicio
Voltaje delantero VF Máximo-aumento de VF < 1="">
IR actual reverso Máximo-aumento Rmax < I="">del IR
Intensidad luminosa IV IV decaimiento < 40="">

El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95%

Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas)

Empaquetado:

18v SMD 3030 llevó a Chip Light 60ma para poner de relieve 2

Precauciones:

El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en

Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.


Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo

Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente

18v SMD 3030 llevó a Chip Light 60ma para poner de relieve 3

Manipulación de precauciones:
Maneje el componente a lo largo de la superficie lateral usando el fórceps o las herramientas apropiadas
No toque ni maneje directamente la superficie de la lente del silicón. Puede dañar el conjunto de circuitos interno
No apile junto PCBs montado que contiene el LED. El impacto puede rasguñar la lente del silicón o dañar el conjunto de circuitos interno



18v SMD 3030 llevó a Chip Light 60ma para poner de relieve 418v SMD 3030 llevó a Chip Light 60ma para poner de relieve 518v SMD 3030 llevó a Chip Light 60ma para poner de relieve 618v SMD 3030 llevó a Chip Light 60ma para poner de relieve 7



Características de producto:



Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación

Alto brillo, representación de alto color de poca atenuación

70,80,90 95 opciones mínimas del CRI

Soldadura fuerte y buena luz de los undead de la estabilidad

Serie de productos y logotipo de la compañía en el frente

Certificación del CE ROHS LM80





Proceso de producción:



18v SMD 3030 llevó a Chip Light 60ma para poner de relieve 8
