Introducción del uso:
El carácter luminoso de la resina se compone de una cáscara del carácter y de una fuente luminosa. La pieza de la cáscara se hace del material líquido de la resina del polímero, o se invierte con la resina del borde del metal; La fuente de luz adopta el diodo electroluminoso del semiconductor ultraalto del brillo (LED). Fuente de la luz verde en el siglo XXI. Hay muchas clases de caracteres luminosos de la resina, incluyendo caracteres luminosos del cuerpo entero, caracteres luminosos ordinarios y caracteres luminosos cromáticos planos. El más único es caracteres luminosos llevados tridimensionales de la resina.

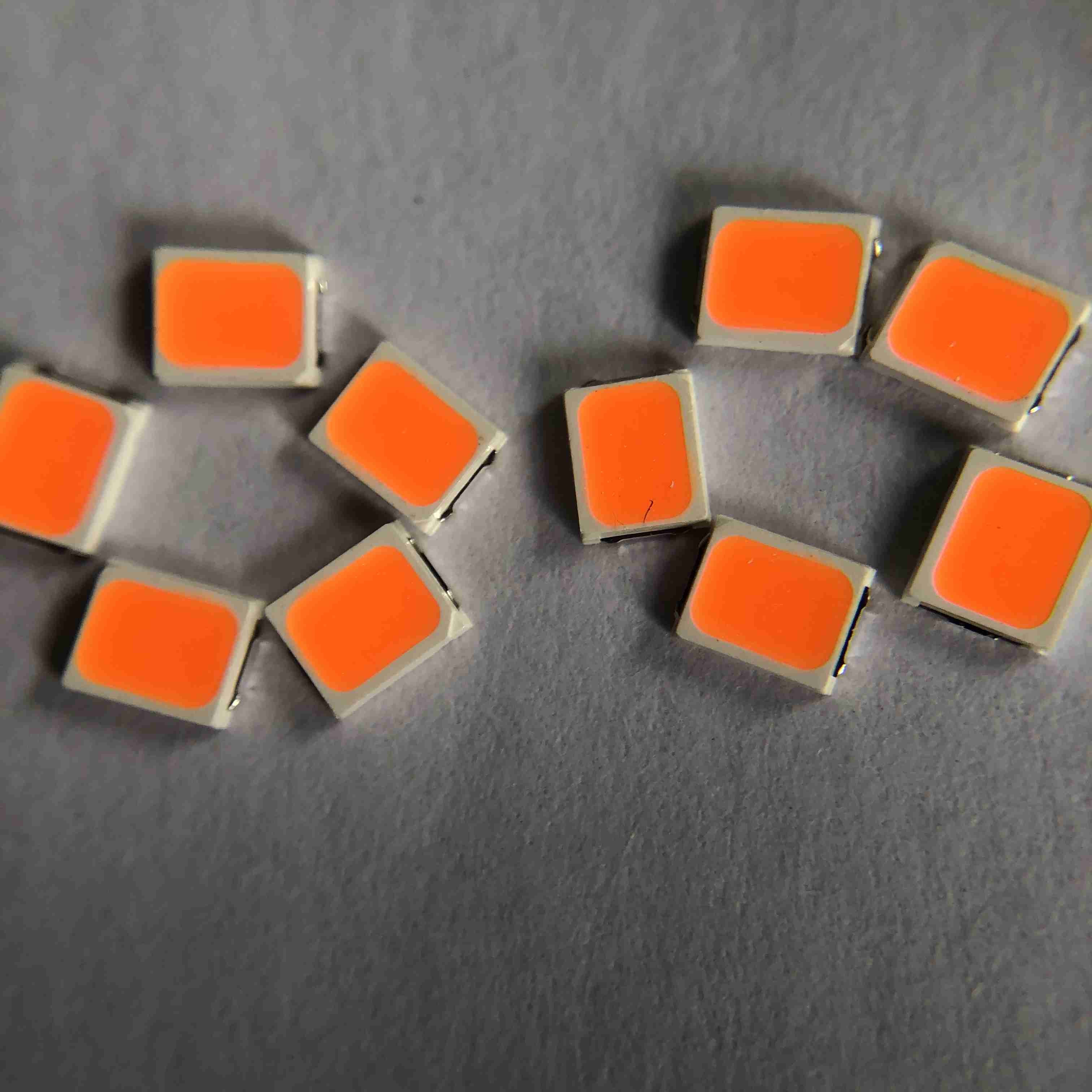

El smd de alto voltaje de 18v 30ma llevó el rosa azulverde rojo del rgb del microprocesador para la luz de la muestra de la luz de la exposición
Detalles rápidos:
| Voltaje entrado (V): |
18-20V |
| Garantía (año): |
de dos años |
| Tipo: |
Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: |
Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): |
29-32lm |
| Vida útil (horas): |
50000 |
| Hora laborable (horas): |
20000 |
| Chip Material: |
INGAN |
| Emisión de color: |
Azulverde rojo |
| Poder: |
0.2W |
| Ángulo de visión (°): |
120 grados |
| Índice de representación de color (Ra): |
80 |
| Bolso que embala: |
220*240nm |
| Lugar del origen: |
Suzhou, Jiangsu |
| Uso: |
Exposición, luces de la muestra |
| Tipo del paquete: |
Paquete del soporte de Suface |
| Corriente delantera: |
30MA |
| Tamaño: |
2.8*3.5*0.65m m |
| Embalaje: |
4000 PC/rollo |
Especificación de producto:
Dimensión del esquema:
Grados máximos absolutos:
| Artículo |
Símbolo |
Máximo |
Unidad |
| Disipación de poder |
Paladio |
1 |
W |
| Corriente delantera continua |
IFmax |
60 |
mA |
| Pico adelante actual (1/10 anchura de pulso del ciclo de trabajo 10ms) |
IFP |
80 |
mA |
| Voltaje reverso |
VR |
5 |
V |
| Descarga electrostática (HBM) |
ESD |
2000 |
V |
| Gama de temperaturas de funcionamiento |
Topr |
-40 a +85 |
℃ |
| Gama de temperaturas de almacenamiento |
Tstg |
-40 a +85 |
℃ |
| Temperatura llevada del yunction |
Tj |
125 |
℃ |
Características eléctricas/ópticas:
| Artículo |
Símbolo |
Condición |
Color |
Minuto |
Tipo |
Máximo |
Unidad |
|
Voltaje delantero
|
VF
|
IF=60mA
|
R |
17,5 |
18,5 |
19 |
V |
| G |
17,5 |
18,5 |
19 |
V |
| B |
17,5 |
18,5 |
19 |
V |
| Ángulo de visión |
2θ1/2 |
IF=60mA |
R/G/B |
- |
120 |
- |
Grado |
|
Intensidad luminosa
|
IV
|
Yo
IF=60mA
|
R |
|
- |
|
LM |
| G |
|
- |
|
LM |
| B |
|
- |
|
LM |
|
Longitud de onda
|
|
IF=60mA |
R |
615 |
- |
620 |
nanómetro |
| G |
515 |
- |
520 |
nanómetro |
| B |
452 |
- |
457,5 |
nanómetro |
| Corriente reversa |
Ir |
Vr=7V |
R/G/B |
0 |
|
1 |
UA |
| Resistencia termal |
Rth (j-s) |
IF=60mA |
R/G/B |
|
28 |
|
℃/W |
Curvas características electrópticas típicas:
Artículos y condiciones de la prueba de confiabilidad:
| No. |
Artículo |
Condiciones de prueba |
Prueba
hr/cycle/time
|
Muestra
Q'ty
|
Ac∕Re |
| 1 |
Calor de la soldadura |
TEMPOREROS: 260℃±5℃; sec 5±1 |
2 veces |
30 PC |
0∕1 |
| 2 |
※ De la prueba de capacidad de la soldadura |
TEMPOREROS: 235℃±5℃; sec 3±1 |
1 vez |
5 PC |
0∕1 |
| 3 |
Ciclo de la temperatura |
H: +100℃ 30min.
∫5min.
L: - 40℃ 30min.
|
100 ciclos |
20 PC |
0∕1 |
| 4 |
Choque termal |
H: +100℃ 5min.
∫
L: - 40℃ 5min.
|
50 ciclos |
20 PC |
0∕1 |
| 5 |
Almacenamiento de alta temperatura |
TEMPOREROS: 100℃ |
1000 horas |
20 PC |
0∕1 |
| 6 |
Almacenamiento de la baja temperatura |
TEMPOREROS: - 40℃ |
1000 horas |
20 PC |
0∕1 |
| 7 |
Vida útil de DC |
SI =IFmax |
1000 horas |
20 PC |
0∕1 |
| 8 |
Temperatura alta
Humedad alta
|
85℃∕85%R.H. |
1000 horas |
20 PC |
0∕1 |
| 9 |
Prueba de choque |
100~2000Hz; 98.1m/s2
X, Y, dirección de Z
|
2 horas |
20 PC |
0∕1 |
| 10 |
Prueba de caída |
Puesta plataforma; altura: los 75cm |
3 veces |
20 PC |
0∕1 |
| Criterios del juicio |
| Voltaje delantero VF |
Máximo-aumento de VF < 1="">
|
| IR actual reverso |
Máximo-aumento Rmax < I="">del IR |
| Intensidad luminosa IV |
IV decaimiento < 40="">
|
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95%
Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas)
|

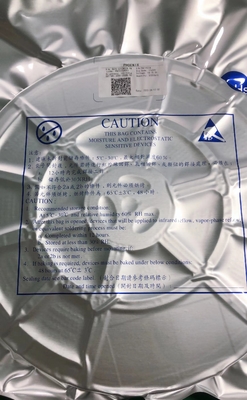

Embalando e instrucción de envío:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
