| Lugar de origen: | SUZHOU |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 2835 |
| Cantidad de orden mínima: | 4000PCS |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| Nombre: | SMD LED 2835 | CCT: | 2700K 3000K 4000K 6500k |
|---|---|---|---|
| voltaje del nput (V): | 3V | Flujo luminoso (lm): | 65-70lm/70-75LM |
| Uso: | lámpara casera de la decoración | Garantía (año): | 2 años |
| Poder: | 150mA | Hora laborable (horas): | 20000 |
| Temperatura de funcionamiento (℃): | -40-85 | Ángulo de visión (°):: | 120 |
| Resaltar: | Microprocesador 6500K de la tira del LED,Microprocesador de la tira de 2835 LED,espectro completo de 2835 microprocesadores |
||
Introducción del uso:
La lámpara de neón es una clase de tubo de descarga frío de resplandor de cátodo. Su espectro de la radiación tiene una capacidad fuerte de penetrar la atmósfera. Es colorido y colorido. Su eficacia luminosa es obviamente mejor que la de lámparas incandescentes ordinarias. Su línea estructura tiene expresividad rica. Puede ser procesada y estar doblada en cualquier forma geométrica para cumplir los requisitos de diseño. Con control de programa electrónico, los modelos y las palabras con colores cambiables son acogidos con satisfacción por la gente.

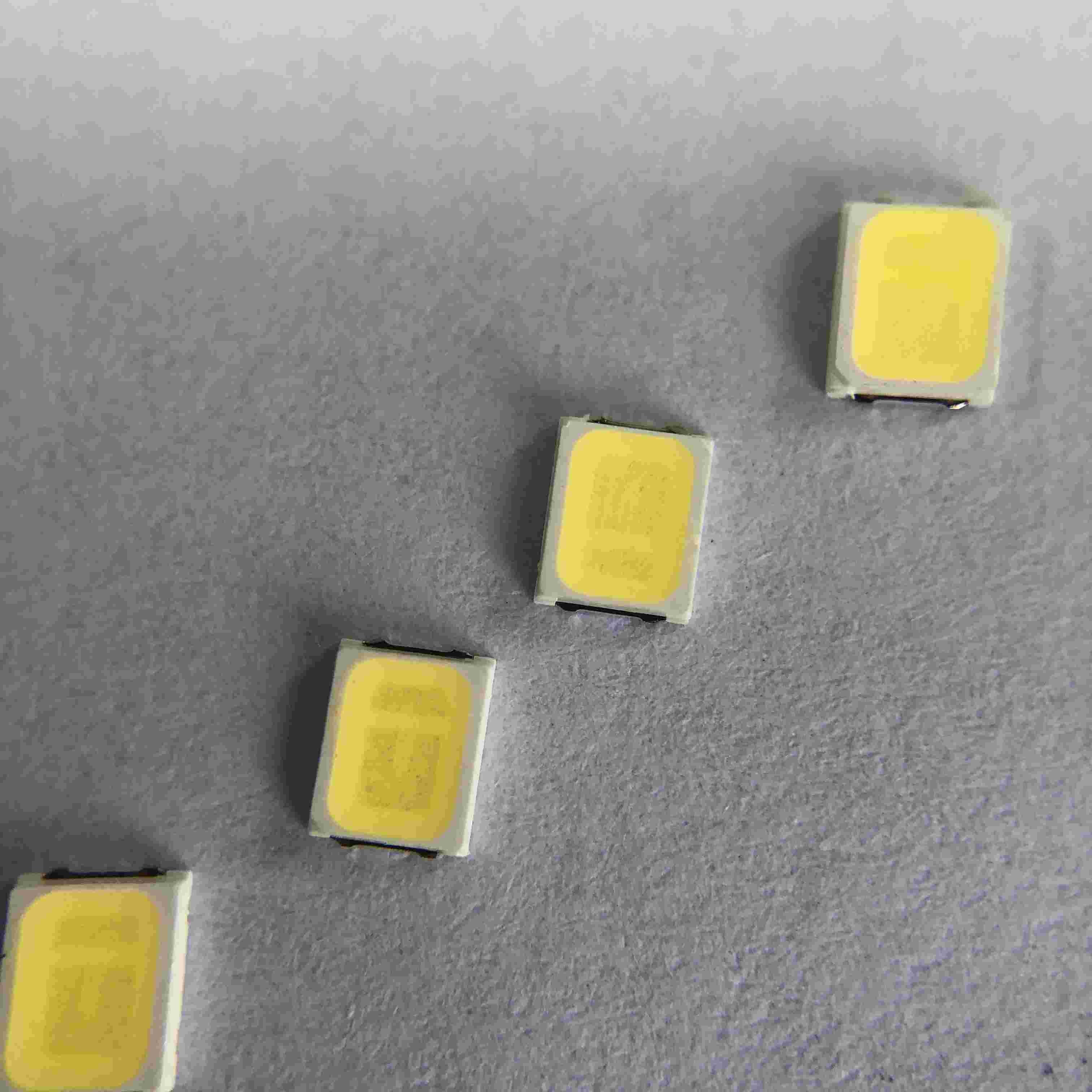

Iluminación de gran eficacia del PCT SMD LED CHIP Strip Supermall Hotel de 3V 150MA 2835 65-70LM 6500K
Detalles rápidos:
| Voltaje entrado (V): | 3V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 150lm/w |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | 2700-6500K |
| Poder: | 0.5W |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 80 |
| Bolso que embala: | 220*240nm |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | TIRA DEL LED |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 150MA |
| Tamaño: | 2.8*3.5*0.65m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:
Estructura del paquete
Grados máximos absolutos
| Artículo | Símbolo | Grados máximos absolutos | Unidad |
| Corriente delantera | SI | 150 | mA |
| Voltaje reverso | Vr | 5 | V |
| Corriente delantera pulsada | IFP* | 180 | mA |
| Disipación de poder | Paladio | 0,5 | W |
| Temperatura de funcionamiento | TOP | -40~85 | ℃ |
| Temperatura de almacenamiento | Prueba | -40~85 | ℃ |
| Descarga electrostática | ESD | 2000 (HBM) | V |
| Temperatura de empalme | Tj | 120 | ℃ |
| Resistencia termal del LED | S-j de Rth | 33 | ℃/W |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) | Ac/Re |
| Prueba de vida | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Temperatura alta | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Baja temperatura | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Calor de la humedad alta |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de la temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prueba del ESD (HBM) | prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
20 | 0/1 |
| Resistencia que suelda |
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criterios del juicio | ||||
| Voltaje delantero VF | Máximo-aumento de VF < 1=""> | |||
| IR actual reverso | Máximo-aumento del IR < IRmax=""> | |||
| Intensidad luminosa IV | IV decaimiento < 40=""> | |||
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95% Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas) |
||||
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Manipulación de precauciones:
Maneje el componente a lo largo de la superficie lateral usando el fórceps o las herramientas apropiadas
No toque ni maneje directamente la superficie de la lente del silicón. Puede dañar el conjunto de circuitos interno
No apile junto PCBs montado que contiene el LED. El impacto puede rasguñar la lente del silicón o dañar el conjunto de circuitos interno
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
