Introducción del uso:
La banda de luz flexible del LED adopta FPC como la placa de circuito y el remiendo LED de la asamblea para la asamblea, de modo que el grueso del producto sea solamente el grueso de una moneda y no ocupe el espacio; Las especificaciones generales incluyen 18 LED con una longitud de 30cm, 24 LED, de 15 LED con una longitud de 50cm, 24 LED, de 30 LED, del etc. Hay también los 60cm, los 80cm, usuarios del etc. diversos tiene diversas especificaciones. Puede ser cortado a voluntad o ser ampliado a voluntad sin afectar a la luminiscencia. El material de FPC es suave y se puede doblar, doblado y herida arbitrariamente. Puede moverse y ampliarse libremente en espacio tridimensional sin la fractura. Es conveniente para los lugares irregulares y los lugares con el espacio estrecho. Porque puede estar doblado y ser herido arbitrariamente, es conveniente para cualquier combinación de diversos modelos en la publicidad de la decoración.

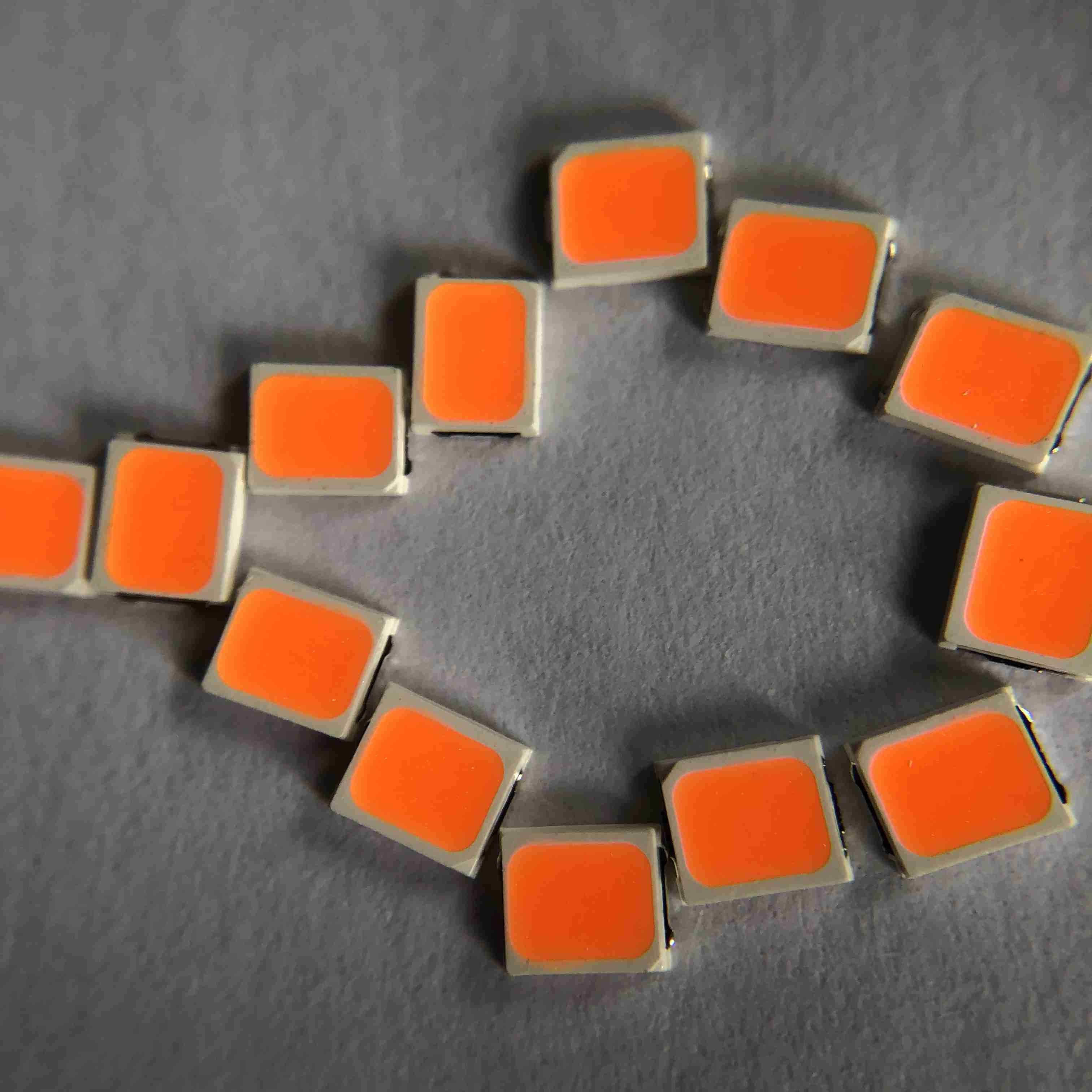

El smd del alto brillo llevó 2835 azulverdes rojos 54v para el centro comercial, luz de la muestra, iluminaciones de la caja
Detalles rápidos:
| Voltaje entrado (V): |
50-54V |
| Garantía (año): |
de dos años |
| Tipo: |
Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: |
Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): |
15-20lm 30-35 lm 130-140LM |
| Vida útil (horas): |
50000 |
| Hora laborable (horas): |
20000 |
| Chip Material: |
INGAN |
| Emisión de color: |
RGB |
| Poder: |
1w |
| Ángulo de visión (°): |
120 grados |
| Índice de representación de color (Ra): |
80 |
| Bolso que embala: |
220*240nm |
| Lugar del origen: |
Suzhou, Jiangsu |
| Uso: |
Casarse el estudio, decoración casera |
| Tipo del paquete: |
Paquete del soporte de Suface |
| Corriente delantera: |
20MA |
| Tamaño: |
2.8*3.5*0.65m m |
| Embalaje: |
4000 PC/rollo |
Especificación de producto:
Estructura del paquete:
Grados máximos absolutos:
| Artículo |
Símbolo |
Grados máximos absolutos |
Unidad |
| Corriente delantera |
SI |
150 |
mA |
| Voltaje reverso |
Vr |
5 |
V |
| Corriente delantera pulsada |
IFP* |
180 |
mA |
| Disipación de poder |
Paladio |
0,5 |
W |
| Temperatura de funcionamiento |
TOP |
-40~85 |
℃
|
| Temperatura de almacenamiento |
Prueba |
-40~85 |
℃ |
| Descarga electrostática |
ESD |
2000 (HBM) |
V |
| Temperatura de empalme |
Tj |
120 |
℃ |
| Resistencia termal del LED |
S-j de Rth |
28 |
℃/W |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED:
|
Artículo de la prueba
|
Condiciones de prueba
|
Estándar
|
Qty (PC)
|
Ac/Re
|
|
Prueba de vida
|
25℃, 1000Hours@150mA
|
/
|
20
|
0/1
|
|
Temperatura alta
|
85℃, 1000Hours@150mA
|
/
|
20
|
0/1
|
|
Baja temperatura
|
-40℃, 1000Hours@150mA
|
/
|
20
|
0/1
|
|
Calor de la humedad alta
|
85℃, derecho del 85%,
1000Hours@150mA
|
/
|
20
|
0/1
|
|
Almacenamiento de la baja temperatura
|
-40℃, 1000Hours
|
JEITA ED-4701
200 202
|
20
|
0/1
|
|
Almacenamiento de alta temperatura
|
100℃, 1000Hours
|
JEITA ED-4701
200 201
|
20
|
0/1
|
|
Ciclo de la temperatura
|
(-40 ' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min)
|
JEITA ED-4701
100 105
|
20
|
0/1
|
|
Choque termal
|
-40 ' C (15mins) --100 ' C (15mins), tiempo cambiante<5mins>
|
MIL-STD-202G
|
20
|
0/1
|
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA
|
/
|
20
|
0/1
|
|
Prueba del ESD (HBM)
|
2 pruebas 3timesde000V, de200V/Step, delanteras y reversas
|
AEC
(Q101-001)
|
20
|
0/1
|
|
Resistencia que suelda
|
260±5℃, 10S, 3veces
℃ del tratamiento previo 30, 70%RH
|
JEITA ED-4701
300 302
|
20
|
0/1
|
|
Decaimiento del flujo IV
|
260±5℃, 10S, 1vez
℃ del tratamiento previo 30, 70%RH, 168Hours
|
/
|
20
|
0/1
|
|
Criterios del juicio
|
|
Voltaje delantero VF
|
Máximo-aumento 1.1x <>de VF
|
|
IR actual reverso
|
Máximo-aumento del IR < IRmax="">
|
|
Intensidad luminosa IV
|
IV decaimiento < 40="">
|
|
Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas)
|
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
