| Lugar de origen: | Suzhou |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 2016 |
| Cantidad de orden mínima: | 4000 piezas |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7 a 10 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones, el importe de la ayuda se fijará en e |
| Capacidad de la fuente: | 800KK POR MES |

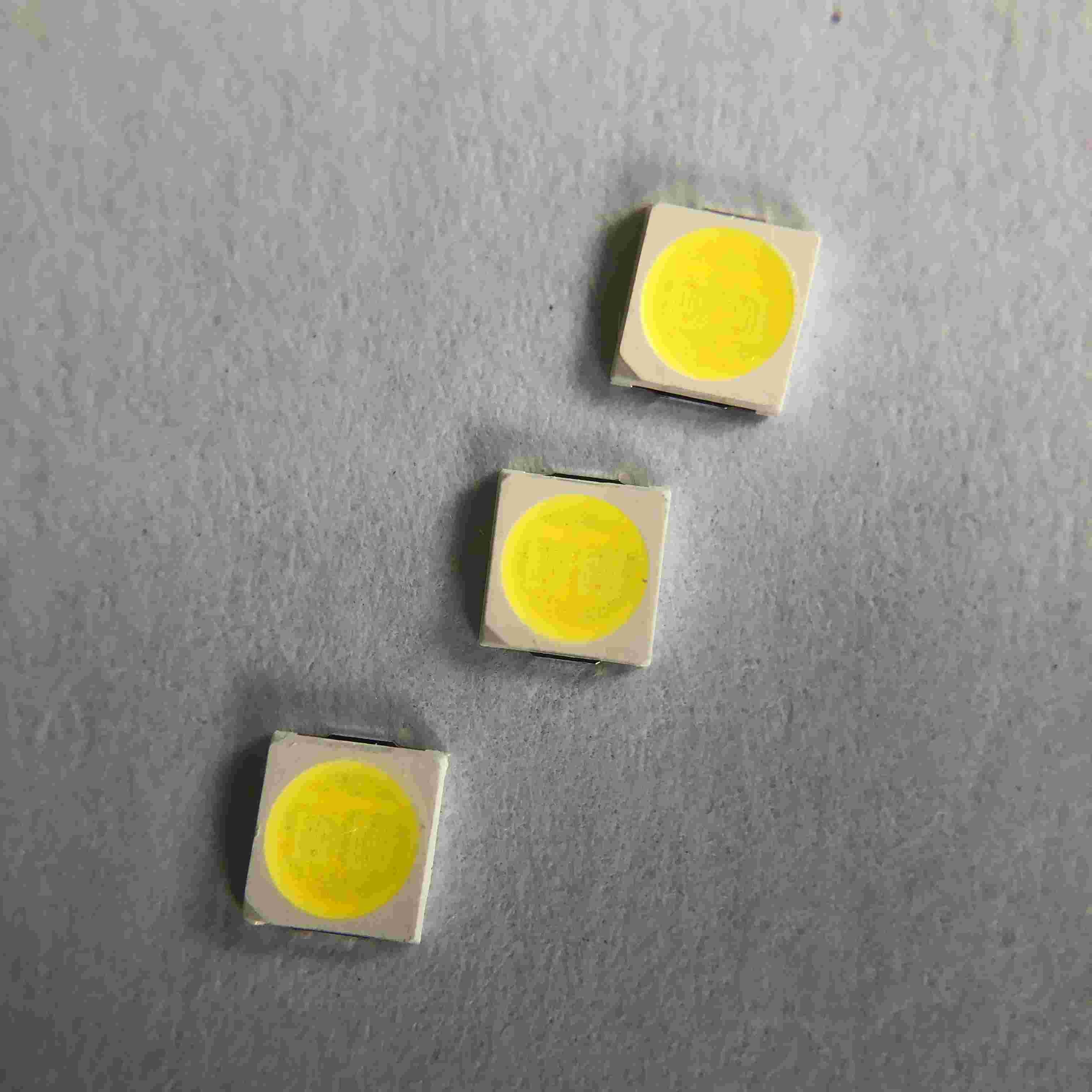

| Nombre: | SMD LED 2016 de color blanco | Aplicación: | Impresión de la luz de la cámara móvil y de la pantalla del electrodoméstico |
|---|---|---|---|
| Voltaje de entrada (V): | 3 V | Flujo luminoso (lm): | 440lm |
| Garantización (año): | 2 años | El poder: | 1w-3w |
| TCC: | 6500K | Tiempo de trabajo (horas): | 20000 |
| Temperatura de funcionamiento ((°C): | -40-85 | Ángulo de visión (°):: | 120 |
Introducción a la aplicación:
Para que la cámara llene la luz, al tomar fotos en lugares con poca luz o oscuros, encienda la función de luz de llenado automático, y el flash funcionará.Llenar la luz para el objeto a fotografiar antes de tomar fotos!
La máquina inteligente también se puede instalar con un parche de luz constante de destello, que se puede utilizar para hacer una pequeña linterna!
3V 650ma 1w-3w 2016 350-450LM para la luz del coche
Detalles rápidos:
| Válvula de entrada (V): | 2.9 a 3.1 V |
| Garantización (año): | 2 años |
| Tipo de vehículo: | El chip SMD Led es el 2835 |
| Servicio de soluciones de iluminación: | Diseño de iluminación y circuitos |
| La eficiencia luminosa ((lm/w): | 440 mm de largo |
| Duración de vida (horas): | 50000 |
| Tiempo de trabajo (horas): | 20000 |
| Material del chip: | Ingán |
| Color emisor: | Blanco |
| La potencia: | 3W |
| Ángulo de visión: | 120 grados |
| Indice de reproducción de color ((Ra): | 80 |
| Bolsa de embalaje | 220*240nm |
| El lugar de origen: | Suzhou, Jiangsu. ¿Qué quieres decir? |
| Aplicación: | Luz de cámara móvil |
| Tipo de paquete: | Paquete de montaje de superficie |
| Corriente hacia adelante: | 650 MA |
| Tamaño: | 2.2*1.6*0.6 mm |
| Embalaje: | 4 000 piezas por rollo |
Especificación del producto:
Estructura del paquete:
Características electroópticas:
| No de producto | El material | VF (V) | El color | Reacción respiratoria | Flujo de energía | ||
| Min | el máximo | Coordenadas CIE x, y | Min | el máximo | |||
| En el año 2016Z.W-1CSAZ. | EngaN | 2.8 | 3.5 | Tipo x = 0.33, y = 0.33 | 80 | 85 | 28 |
Lista de ensayos de fiabilidad del LED:
| Punto de ensayo | Condiciones de ensayo | Estándar | Cuota de unidades |
| Prueba de vida | 25°C,1000 horas@60mA | / | 22 |
| Temperatura muy alta | 85°C,1000 horas@60mA | / | 22 |
| Baja temperatura | -40°C, 1000 horas@60 mA | / | 22 |
| Calor de alta humedad |
85 °C, 85% de H.R. Se aplicarán las siguientes medidas: |
/ | 22 |
| Almacenamiento a baja temperatura | -40 °C, 1000 horas |
Se aplicará el procedimiento siguiente: 200 202 |
22 |
| Almacenamiento a alta temperatura | 100 °C, 1000 horas |
Se aplicará el procedimiento siguiente: 200 201 |
22 |
| Ciclo de temperatura | (-40'C 30 min --25'C ((5 min) --100'C ((30 min)), velocidad de cambio de temperatura:3+/-0,6'C/min) |
Se aplicará el procedimiento siguiente: 100 105 |
22 |
| Choque térmico | -40'C (~15 min) --100'C (~15 min), tiempo de cambio <5 min, 300C | Se aplicará el procedimiento siguiente: | 22 |
| Prueba de vida del pulso | Tp = 1ms, DC = 0.1,D=Tp/T @ 3 × 60mA, 1000 horas | / | 22 |
| Prueba ESD (HBM) | 2000V, 200V/paso, prueba hacia adelante y hacia atrás ambas 3 veces |
AEC (Q101-001) |
22 |
| Resistencia a la soldadura |
260±5°C, 10S, 3 veces Tratamiento previo a 30°C, 70% de HRC |
Se aplicará el procedimiento siguiente: 300 302 |
22 |
| Descomposición del reflujo IV |
260±5°C, 10S, 1 tiempo Tratamiento previo 30°C, 70%RH, 168 horas |
/ | 22 |
| Criterios de juicio | |||
| Voltado hacia adelante VF: el precio | V.F: el precioEl aumento máximo < 1,1x | ||
| Corriente inversa IR | Aumento máximo del IR < IRmax | ||
| Intensidad luminosa IV. | Descomposición IV < 40% | ||
| ※Criterios de prueba de capacidad de soldadura: cobertura no inferior al 95% | |||
| Nota:La medición se realizará después de que las muestras de ensayo hayan sido devueltas a condiciones ambientales normales (generalmente después de dos horas). | |||
Típico- ¿ Por qué?- ¿Qué es eso?¿ Qué?Curvas de las características ópticas:
Embalaje:
Advertencias:
El material encapsulado de los LED es silicona.
La presión sobre la superficie superior influirá en la fiabilidad de los LED. Se deben tomar precauciones para evitar una fuerte presión sobre la parte encapsulada.Así que cuando se utiliza la boquilla de recogidaLa presión sobre la resina de silicona debe ser adecuada.
Soldadura:
Cuando se solda a mano, la temperatura del hierro debe ser inferior a 300°C durante 3 segundos
La soldadura manual debe hacerse sólo una vez
Las instrucciones de soldadura con reflujo SMT:
La soldadura por reflujo no debe realizarse más de dos veces.
Al soldar, no ponga tensión en los LED durante el calentamiento
El perfil de soldadura por reflujo recomendado es el siguiente:
Características del producto:
Adopta un chip y un marco de buena calidad, buena estabilidad antistática y muy baja atenuación.
Alto brillo, baja atenuación y alta representación de color
Un mínimo de 70,80,90 95 opciones de CRI
Soldadura fuerte y buena estabilidad luz no-muerta
Serie de productos y logotipo de la empresa en la parte delantera
Certificación CE ROHS LM80
