| Lugar de origen: | Suzhou |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 5730 |
| Cantidad de orden mínima: | 4000pcs |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| nombre: | LED SMD 5730 | CCT: | 6500k 3000k 4000k |
|---|---|---|---|
| Flujo luminoso (lm): | 65-70 lm | Solicitud: | luz del escáner |
| Energía: | 150mA | Voltaje de entrada (V): | 3V |
| Garantía (año): | 2 años | Tiempo de trabajo (horas): | 20000 |
| Ángulo de visión (°):: | 120 | Temperatura de funcionamiento (℃): | -40-85 |
| Resaltar: | microprocesadores de 3V 150MA SMD 5730,microprocesadores llevados 5730 de la luz del escáner,microprocesadores llevados 70lm 5730 |
||

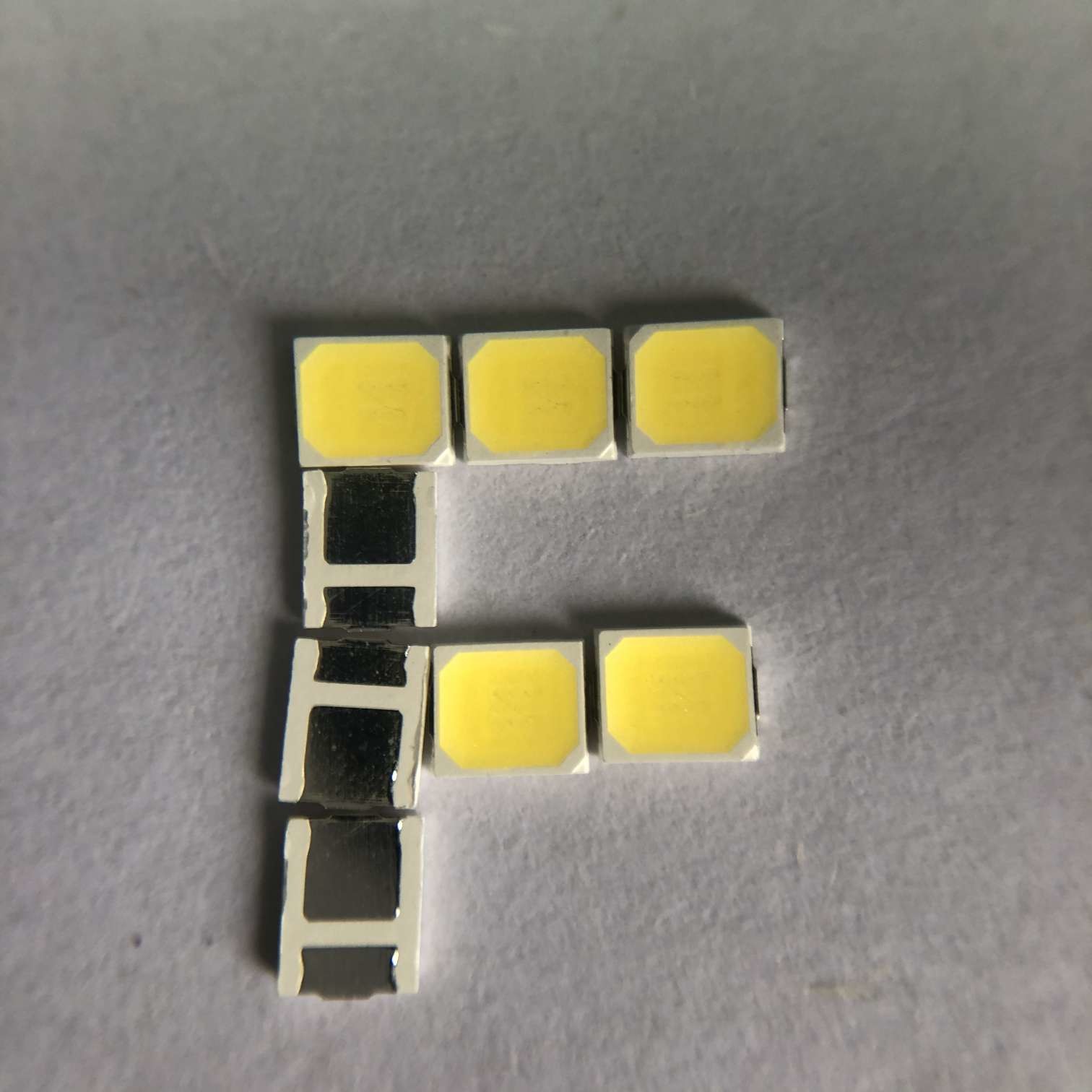

3V 150MA SMD 5730 salta 6000-6500k 65-70lm para la luz del escáner
Introducción a la aplicación:
5730 3V 150MA SMD LED chip 6000-6500k 65-70lm para luz de escáner
Detalles Rápidos:
| Voltaje de entrada (V): | 3V |
| Garantía (año): | 2 años |
| Escribe: | Microprocesador llevado SMD 5730 |
| Servicio de soluciones de iluminación: | Diseño de iluminación y circuitos. |
| Eficacia luminosa (lm/w): | 140 lm/w |
| Vida útil (horas): | 50000 |
| Tiempo de trabajo (horas): | 20000 |
| Material de la viruta: | INGAN |
| Color emisivo: | 10000-15000k |
| Energía: | 0.5w |
| Ángulo de visión (°): | 120 grados |
| Índice de reproducción cromática (Ra): | 80 |
| Bolsa de embalaje: | 220*240nm |
| Lugar de origen: | Suzhou, jiangsu |
| Solicitud: | TIRA LLEVADA |
| Tipo de paquete: | Paquete de montaje en superficie |
| Corriente directa: | 150MA |
| Tamaño: | 5,7*3*0,75mm |
| Embalaje: | 4000 piezas/rollo |
Especificaciones del producto:
Estructura del paquete
Índices absolutos máximos
| Artículo | Especificación | Material | Cantidad |
| Chip | InGaN | InGaN | 1 en 1 |
| Reflector | Blanco | APP | |
| Cuadro | C2680 | Cobre plateado | |
| alambre de oro | 0,8 mil | Aleación | |
| Fósforo | blanco | amarillo | |
| encapsulante | Blanco lechoso | Resina | |
| Cinta transportadora | De acuerdo con las especificaciones EIA 481-1A | cinta negra conductora | 4000 piezas por carrete |
| Carrete | De acuerdo con las especificaciones EIA 481-1A | negro conductivo | 4000 piezas por carrete |
| Etiqueta | estándar de respuesta | Papel | |
| bolsa de embalaje | 220x240mm | Bolsa laminada de aluminio/sin cremallera | Un carrete una bolsa |
| Caja de cartón | estándar de respuesta | Papel | no especificado |
Típicomielectro-Ocurvas características ópticas:
Lista de pruebas de confiabilidad de LED
| Elemento de prueba | Condiciónes de la prueba | Estándar | Cantidad (piezas) | Acre |
| Prueba de vida | 25 ℃, 1000 horas a 150 mA | / | 20 | 0/1 |
| Alta temperatura | 85 ℃, 1000 horas a 150 mA | / | 20 | 0/1 |
| Baja temperatura | -40 ℃, 1000 horas a 150 mA | / | 20 | 0/1 |
| Calor de alta humedad |
85 ℃, 85 % de humedad relativa, 1000 horas a 150 mA |
/ | 20 | 0/1 |
| Almacenamiento a baja temperatura | -40 ℃, 1000 horas |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Almacenamiento a alta temperatura | 100 ℃, 1000 horas |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de temperatura | (-40'C 30mins --25'C(5mins)--100'C(30mins), Tasa de cambio de temperatura: 3+/-0.6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque termal | -40'C (15 minutos) --100'C (15 minutos), tiempo de cambio <5 minutos, 300C | MIL-STD-202G | 20 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1,D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prueba ESD (HBM) | 2000 V, 200 V/paso, prueba de avance y retroceso 3 veces |
AEC (P101-001) |
20 | 0/1 |
| Resistencia de soldadura |
260±5℃,10S,3veces Pretratamiento 30 ℃, 70% HR |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflujo IV Decaimiento |
260±5℃,10S,1 vez Pretratamiento 30 ℃, 70 % de HR, 168 horas |
/ | 20 | 0/1 |
| Criterios de juicio | ||||
| Tensión directa VF | VFAumento máximo < 1.1x | |||
| Corriente inversa yoR | Incremento máximo de IR < IRmax | |||
| Intensidad luminosa IV | Decaimiento IV < 40% | |||
|
※ Criterios de prueba de capacidad de soldadura: la cobertura no es inferior al 95% Nota: La medición se realizará después de que las muestras analizadas se hayan devuelto a las condiciones ambientales normales (generalmente después de dos horas) |
||||
Precauciones:
El material encapsulado de los LED es silicona.Por lo tanto, los LED tienen una superficie blanda en la
Parte superior del paquete.La presión sobre la superficie superior influirá en la fiabilidad de los LED.Se deben tomar precauciones para evitar la fuerte presión sobre la parte encapsulada.Entonces, cuando use la boquilla de recogida, la presión sobre la resina de silicona debe ser adecuada.
Soldador:
Al soldar a mano, la temperatura de la plancha debe ser inferior a 300 ℃ durante 3 segundos
La soldadura manual debe hacerse solo una vez.
Instrucciones de soldadura por reflujo SMT SMT :
La soldadura por reflujo no debe realizarse más de dos veces.
Al soldar, no ejerza presión sobre los LED durante el calentamiento.
El perfil de soldadura por reflujo recomendado de la siguiente manera
Tomando precauciones :
Manipule el componente a lo largo de la superficie lateral utilizando pinzas o herramientas adecuadas
No toque ni manipule directamente la superficie de la lente de silicona.Puede dañar el circuito interno.
No apile PCB ensambladas que contengan LED.El impacto puede rayar la lente de silicona o dañar el circuito interno
Características del producto:
Adopte un chip y marco de buena calidad, buena estabilidad antiestática Atenuación ultra baja
Alto brillo, baja atenuación alta reproducción cromática
Mínimo 70,80,90 95 opciones CRI
Soldadura fuerte y buena estabilidad luz no muerta
Serie de productos y logotipo de la empresa en la parte delantera
Certificación CE ROHS LM80
Proceso de producción:
