| Lugar de origen: | Suzhou |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 2835 |
| Cantidad de orden mínima: | 4000pcs |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| Nombre: | AMARILLO VERDE ROJO DE SMD LED 2835 | Uso: | Luz de la señal de tráfico |
|---|---|---|---|
| (Nanómetro): | 620-625nm 420-450NM | voltaje del nput (V): | 3v |
| Poder: | 150mA | Flujo luminoso (lm): | 60-65 lm |
| Garantía (año): | 2 años | Temperatura de funcionamiento (℃): | -40-85 |
| Ángulo de visión (°):: | 120 | Hora laborable (horas): | 20000 |
| Resaltar: | rojo 3v 2835 llevado,La policía enciende 2835 rojos llevados,La policía enciende SMD LED 2835 |
||

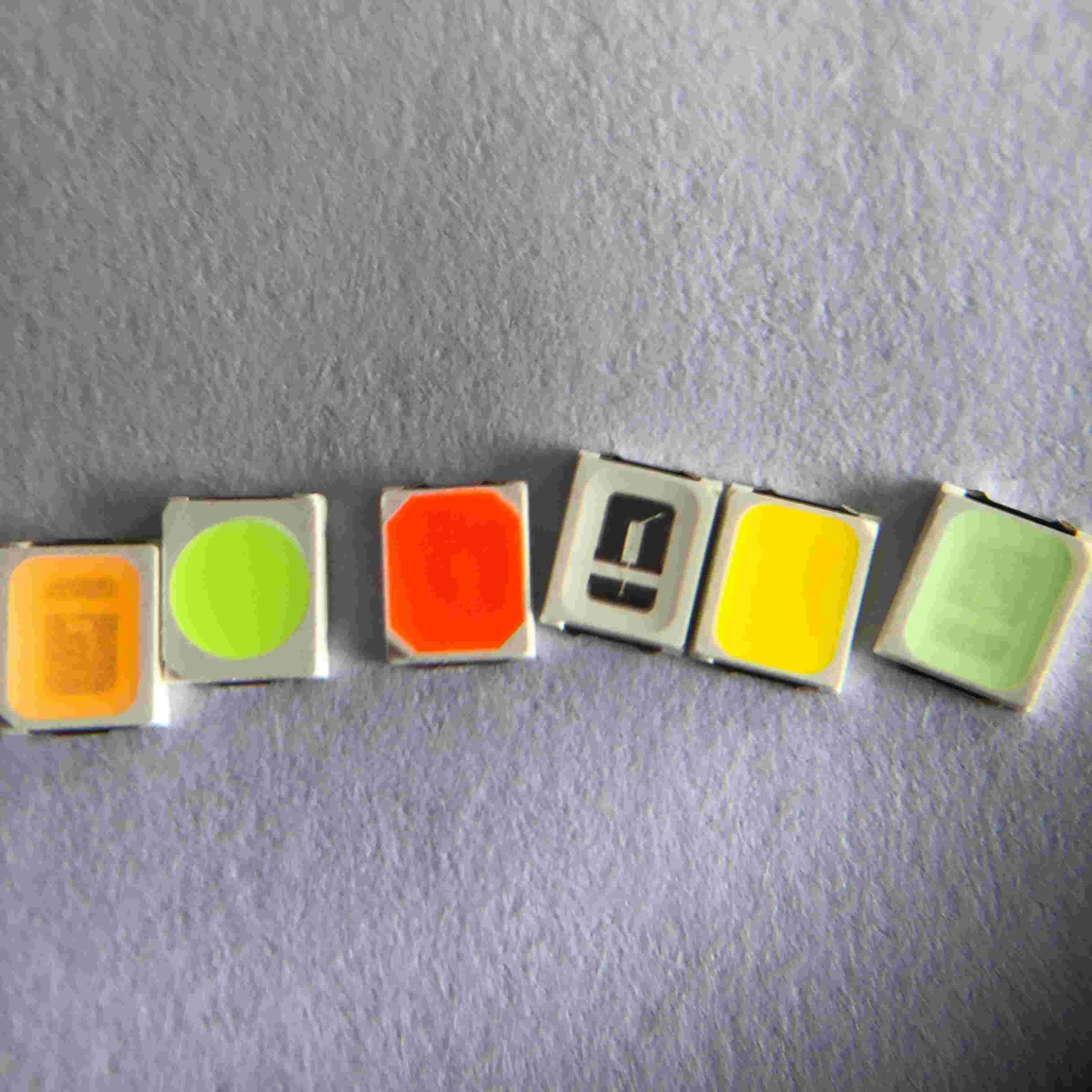

luz amarilla roja de 3v 2835 Grren Chip Bright Led For Police
Introducción del uso:
La lente de la lámpara de señal del tráfico por carretera se hace del policarbonato con alta transmitencia, de modo que no se descolore perceptiblemente en el plazo de 10 años de vida de servicio. La estructura de la cáscara de lámpara de señal del tráfico por carretera se requiere para ser hecha del fundición a presión a troquel de aluminio, tipo abierto; La superficie de la cáscara se rocía con el plástico, y el color es negro. Es hermoso y ligero, fácil para el mantenimiento y la instalación. Todos los sellos en la lámpara de señal del tráfico por carretera serán hechos de la goma de silicona, de modo que no sea envejecida y no sea endurecida bajo ambiente de la temperatura del cielo y tierra en el plazo de 10 años de servicio
Detalles rápidos:
| Voltaje entrado (V): | 3V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 60-65lm |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | Rojo |
| Poder: | 0.5W |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 80 |
| Temperatura de color: | 620-625NM |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | Aparatos electrodomésticos y semáforos |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 150MA |
| Tamaño: | 2.8*3.5*0.65m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:
Estructura del paquete:
Grados máximos absolutos:
| Artículo | Símbolo | Grados máximos absolutos | Unidad |
| Corriente delantera | SI | 150 | mA |
| Voltaje reverso | Vr | 5 | V |
| Corriente delantera pulsada | IFP* | 180 | mA |
| Disipación de poder | Paladio | 0,5 | W |
| Temperatura de funcionamiento | TOP | -40~85 | ℃ |
| Temperatura de almacenamiento | Prueba | -40~85 | ℃ |
| Descarga electrostática | ESD | 2000 (HBM) | V |
| Temperatura de empalme | Tj | 120 | ℃ |
| Resistencia termal del LED | S-j de Rth | 33 | ℃/W |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED:
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) | Ac/Re |
| Prueba de vida | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Temperatura alta | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Baja temperatura | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Calor de la humedad alta |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de la temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prueba del ESD (HBM) | prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
20 | 0/1 |
| Resistencia que suelda |
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criterios del juicio | ||||
| Voltaje delantero VF | Máximo-aumento de VF < 1=""> | |||
| IR actual reverso | Máximo-aumento del IR < IRmax=""> | |||
| Intensidad luminosa IV | IV decaimiento < 40=""> | |||
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95% Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas) |
||||
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
