| Lugar de origen: | Suzhou |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 ISO-9001 ROHS |
| Número de modelo: | 1808 |
| Cantidad de orden mínima: | 5000pcs |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 DÍAS |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| Nombre: | Color blanco de SMD LED 1808 | Flujo luminoso (lm): | 6-9lm |
|---|---|---|---|
| Cct: | 2700K 3000K 6000K | Garantía (año): | 2 años |
| Poder: | 0.06W | Hora laborable (horas): | 20000 |
| Índice de representación de color (Ra): | 80 | voltaje del nput (V): | 3V |
| Temperatura de funcionamiento (℃): | -40-85 | Eficacia luminosa de la lámpara (lm/w): | 140 |
| Resaltar: | Alto brillo LED 1808,LED de pocas calorías 1808,3000K LED 1808 |
||

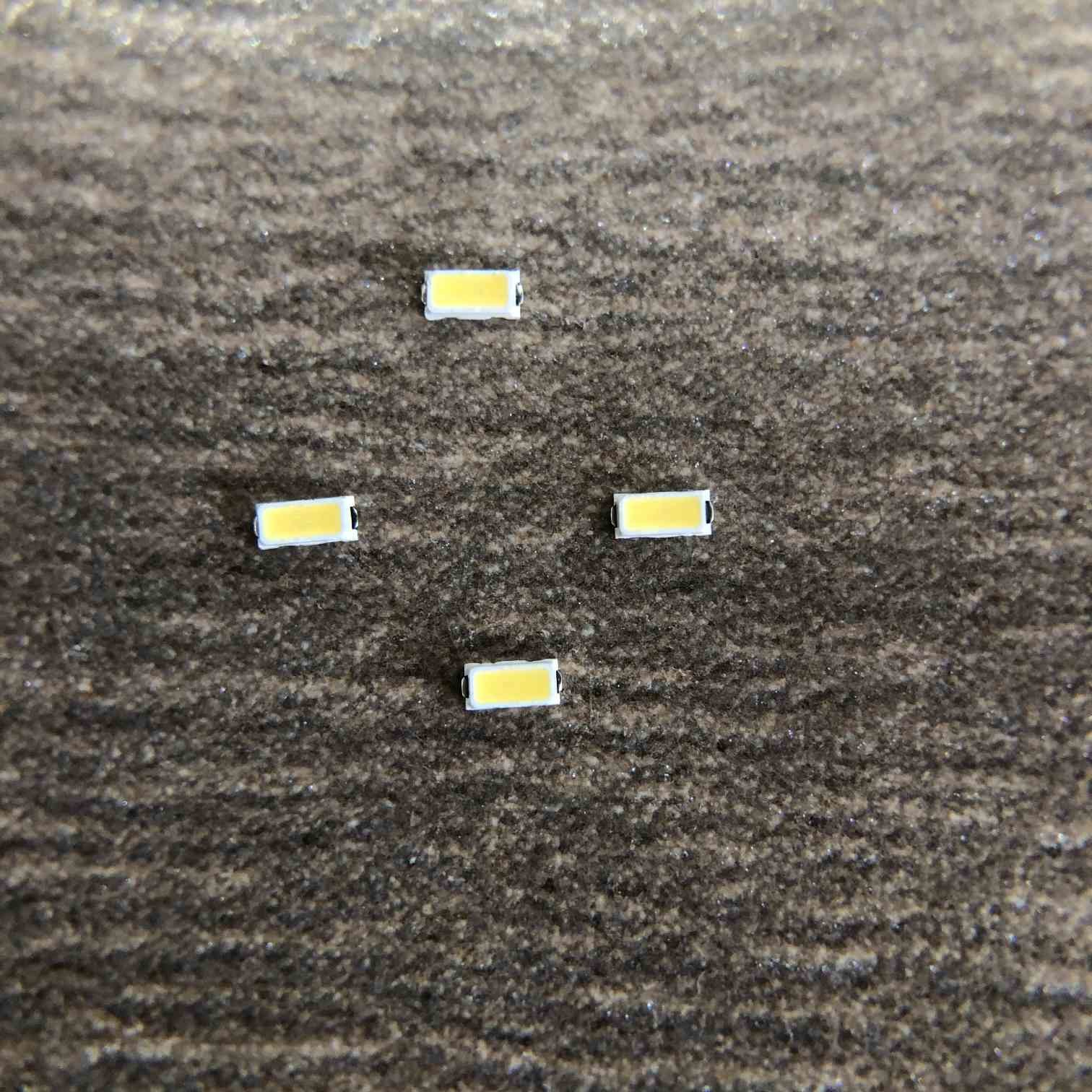

El foco de pocas calorías de la larga vida del alto brillo enciende 1808 para las tiras llevadas
Vida de servicio larga: bajo corriente y voltaje apropiados, la vida de servicio del LED puede alcanzar más de 50000 horas.
Alto brillo, protección del medio ambiente de pocas calorías: El LED se hace de materiales no tóxicos, a diferencia de las lámparas fluorescentes, que contienen el mercurio, que causará la contaminación. Al mismo tiempo, el LED puede también ser reciclado.
El 1808 es uno de los productos de empaquetado más maduros del LED de la industria del automóvil, que se ha verificado completamente para su tamaño compacto y confiabilidad. Es especialmente conveniente para una variedad de estándares de empaquetado del LED. 1608 está disponible en muchas versiones con diversos niveles del color y del brillo.
Estructura del paquete:
grados máximos 4.Absolute (Ta=25℃)
| Parámetro | Símbolo | Unidad | |
| Grado | |||
| Disipación de poder | Paladio | 60 | mW |
| Corriente delantera | SI | 20 | mA |
| Corriente delantera máxima | IFP | 30 | mA |
| Temperatura de funcionamiento | Topr | -30~85 | ℃ |
| Temperatura de almacenamiento | Tstg | -30~100 | ℃ |
| Temperatura de empalme | Tj | 105 | ℃ |
| Descarga electrostática | ESD | 2000 (HBM) | V |
5.Electrical y características ópticas (TA =25℃)
| Parámetro | Símbolo | Condición de prueba | Minuto | Tipo | Máximo | Unidad |
| Voltaje delantero | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Flujo luminoso | ф | IF=20mA | 6 | - | 9 | LM |
| Temperatura de color | CCT | IF=20mA | 2500 | - | 6500 | K |
| Corriente reversa | VR | VR=7V | 0 | μA | ||
| Color que arranca índice | Ra | IF=20mA | 90 | - | ||
| Ángulo de visión | 2θ1/2 | IF=20mA | 120 | grado | ||
curvas de características electrópticas 6.Typical (Ta=25℃)
| Parámetro | Símbolo | Condición de prueba | Minuto | Tipo | Máximo | Unidad |
| Voltaje delantero | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Flujo luminoso | ф | IF=20mA | 6 | - | 9 | LM |
| Temperatura de color | CCT | IF=20mA | 2500 | - | 6500 | K |
| Corriente reversa | VR | VR=7V | 0 | μA | ||
| Color que arranca índice | Ra | IF=20mA | 90 | - | ||
| Ángulo de visión | 2θ1/2 | IF=20mA | 120 | grado | ||
Curvas de características electrópticas típicas (Ta=25℃)
Lista espesa
IV fila:
| Minuto | Máximo | Unidad | Condición |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
Fila de VF:
| Minuto | Máximo | Unidad | Condición |
| 2,7 | 2,8 | V | IF=20mA |
| 2,8 | 2,9 | ||
| 2,9 | 3,0 | ||
| 3,0 | 3,1 | ||
| 3,1 | 3,2 |
Prueba de confiabilidad
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) |
| Prueba de vida | 25℃, 1000Hrs@150mA | / | 20 |
| Temperatura alta | 85℃, 1000Hrs@150mA | / | 20 |
| Baja temperatura | -40℃, 1000Hrs@150mA | / | 20 |
| Calor de la humedad alta |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Ciclo de la temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 20 |
| Prueba de vida del pulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 |
| Prueba del ESD (HBM) | prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
20 |
| Resistencia que suelda |
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 20 |
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso del producto:
