| Lugar de origen: | Suzhou |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 2835 |
| Cantidad de orden mínima: | 4000pcs |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| Nombre: | Color blanco de SMD LED 2835 | Uso: | lámpara del tablero trasero |
|---|---|---|---|
| cct: | 4800-5200k | voltaje del nput (V): | 3V |
| Poder: | 60ma | Flujo luminoso (lm): | 28-30 lm |
| Garantía (año): | 2 años | Hora laborable (horas): | 20000 |
| Temperatura de funcionamiento (℃): | -40-85 | Ángulo de visión (°):: | 120 |
| Resaltar: | Uniformidad SMD LED 2835 de la iluminación,Lámpara SMD LED 2835 del tablero trasero,Microprocesador llevado de la lámpara 2835 de la pizarra |
||

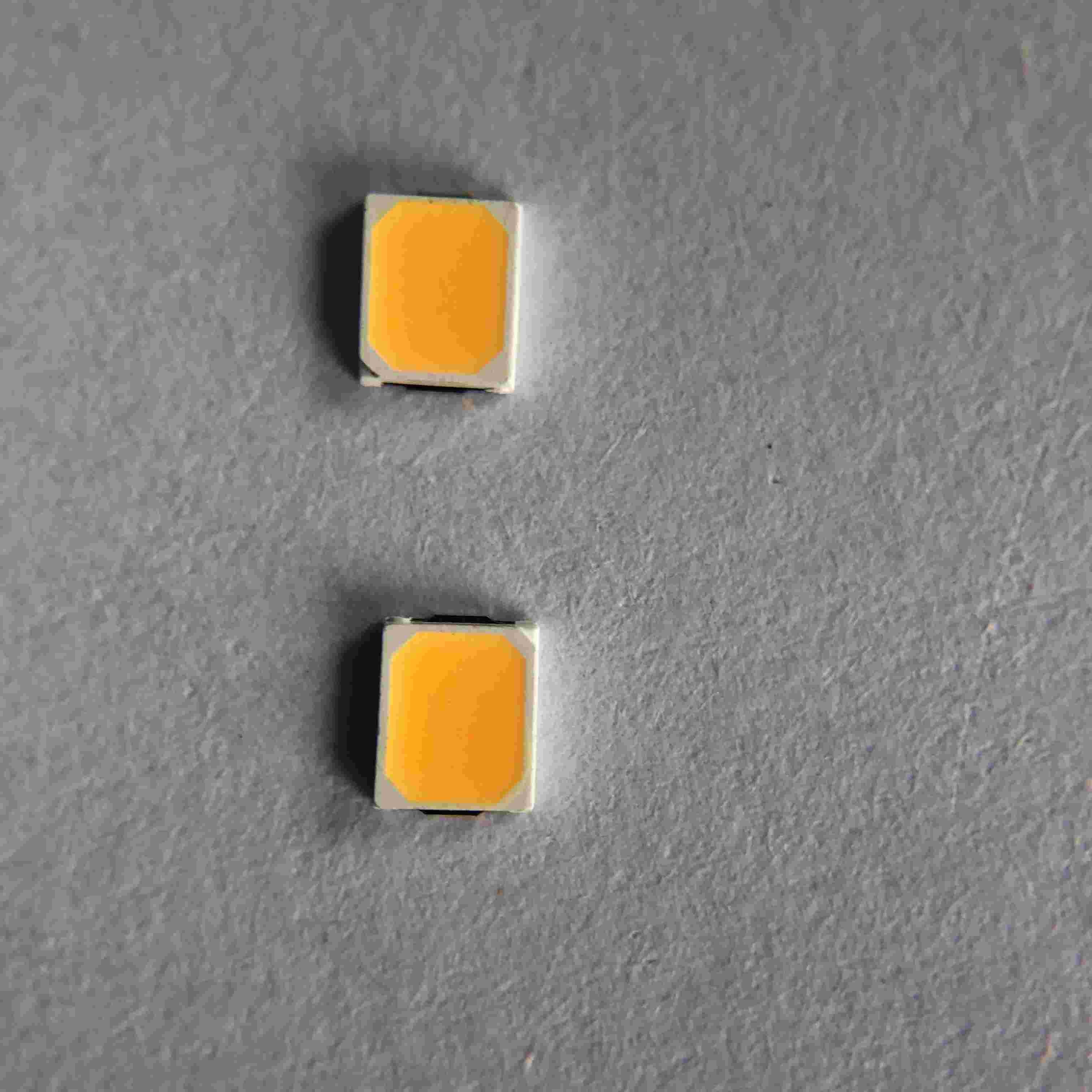

La uniformidad constante 2835 de la iluminación protege los ojos para la lámpara del tablero trasero
Introducción del uso:
La lámpara de la pizarra es una lámpara especial para la iluminación del área de la pizarra en la sala de clase. Es diferente de las lámparas y de las linternas en los asientos en la sala de clase. El reflector adopta un diseño especial del ángulo. Su curva de distribución ligera es lateralmente asimétrica, y la iluminación vertical es alta, que ilumina uniformemente la superficie de la pizarra. Al pedir, cuando la dirección de la proyección de la lámpara de la pizarra es el ° 55, el ángulo que sombrea es más el ° de 45, de modo que los estudiantes puedan mirar la pizarra sin interferencia directa del resplandor y tomar el cuidado de sus ojos.
Detalles rápidos:
| Voltaje entrado (V): | 3V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 28-30lm |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | color blanco |
| Poder: | 0.2W |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 95 |
| Temperatura de color: | 4800-5200k |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | luces de enseñanza del sitio |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 60MA |
| Tamaño: | 2.8*3.5*0.65m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:
Estructura del paquete:
Figura: esquema circular fino de serie del poder medio 0.2W
Tolerancia: ±0.2mm a menos que se indicare en forma diferente
Electrodos: Aleación de cobre de galjanoplastia del AG
Encapsulado de la resina: Resina del silicio
Paquete: Polímero a prueba de calor
Grados máximos absolutos:
| Artículo | Símbolo | Grados máximos absolutos | Unidad |
| Corriente delantera | SI | 60 | mA |
| Voltaje reverso | Vr | 5 | V |
| Corriente delantera pulsada | IFP* | 80 | mA |
| Disipación de poder | Paladio | 0,2 | W |
| Temperatura de funcionamiento | TOP | -40~85 | ℃ |
| Temperatura de almacenamiento | Prueba | -40~85 | ℃ |
| Descarga electrostática | ESD | 2000 (HBM) | V |
| Temperatura de empalme | Tj | 120 | ℃ |
| Resistencia termal del LED | S-j de Rth | 30 | ℃/W |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED:
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) | Ac/Re |
| Prueba de vida | 25℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Temperatura alta | 85℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Baja temperatura | -40℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Calor de la humedad alta |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 | 0/1 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de la temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prueba del ESD (HBM) | prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
20 | 0/1 |
| Resistencia que suelda |
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos.
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces;
Al soldar, no ponga la tensión en el LED durante la calefacción;
El perfil recomendado el soldar de flujo como siguiente;
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
