Lugar de origen: | SUZHOU |
---|---|
Nombre de la marca: | PHOENIX |
Certificación: | LM80 CE ROHS |
Número de modelo: | 4014 |
Cantidad de orden mínima: | 4000PCS |
Precio: | negotiable |
Detalles de empaquetado: | 4000PCS /ROLL |
Tiempo de entrega: | 7-10 días |
Condiciones de pago: | Western Union, MoneyGram, T/T |
Capacidad de la fuente: | 100KK POR MES |

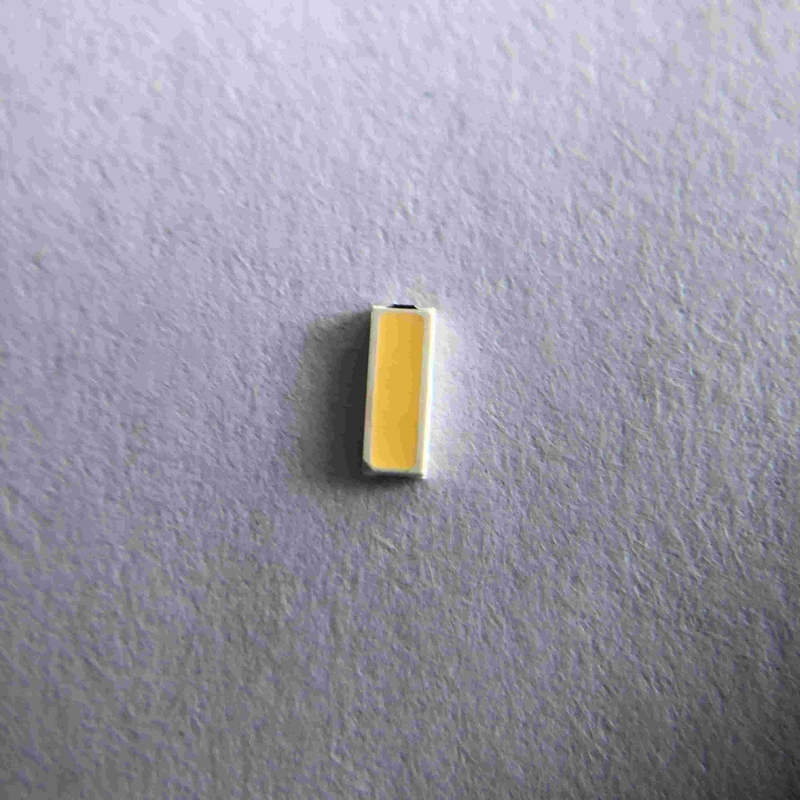

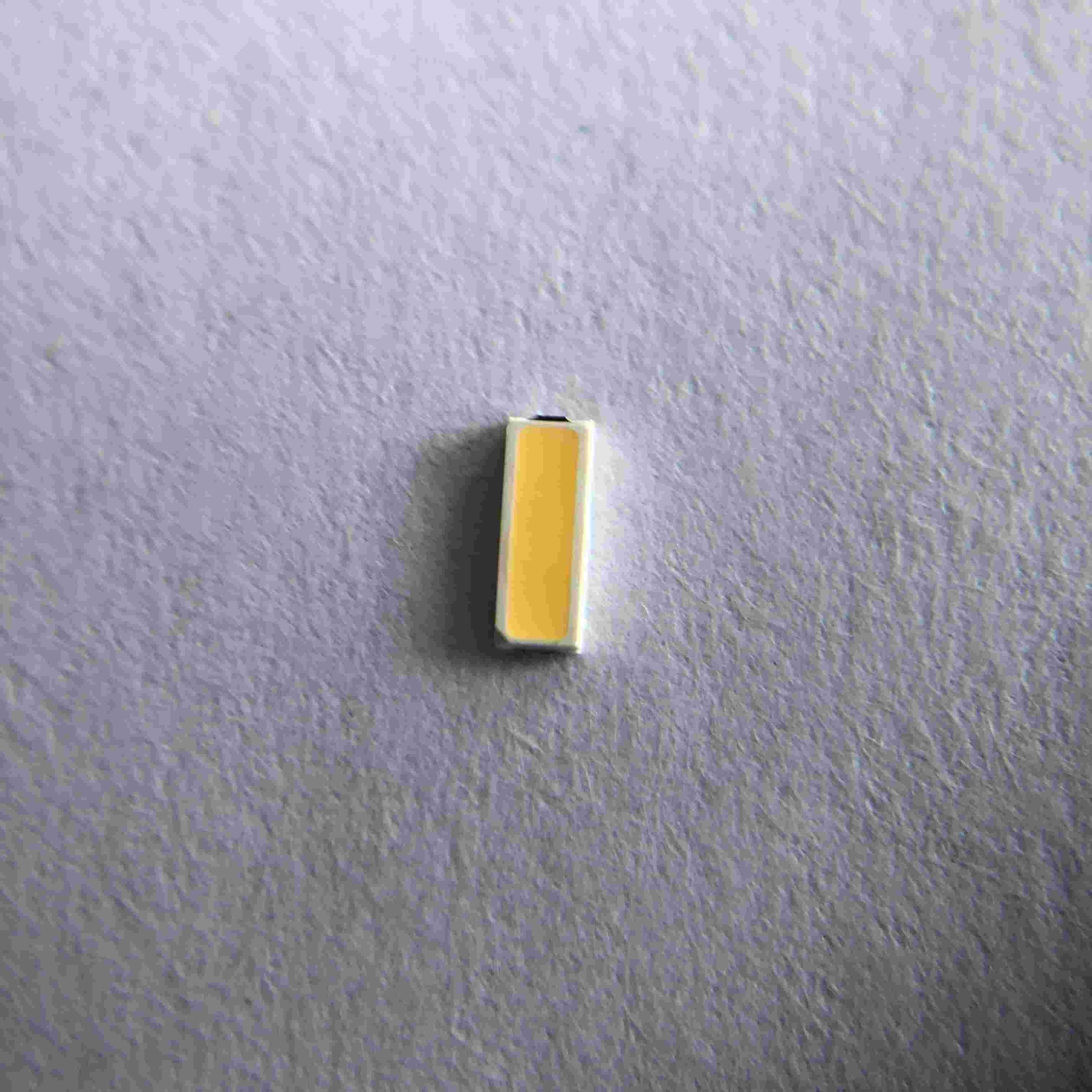

Nombre: | SMD LED 4014 | Uso: | luz de monitor |
---|---|---|---|
voltaje del nput (V): | 3V | Poder: | 120mA |
Flujo luminoso (lm): | 32-40lm | CCT: | 10000K |
Garantía (año): | 2 años | Hora laborable (horas): | 20000 |
Temperatura de funcionamiento (℃): | -40-85 | Ángulo de visión (°):: | 120 |
Resaltar: | SMD llevó el microprocesador para crecer ligero,microprocesador llevado 4014 crecer ligero,pequeño microprocesador llevado 4014 |
El brillo de la retroiluminación LED es alto, y el brillo no disminuirá después de uso a largo plazo. Por otra parte, el cuerpo de la retroiluminación LED es más fino y hermoso.
La retroiluminación LED, color suave, combinado con el color del panel duro de la pantalla puede hacer los ojos más cómodos.
Otra ventaja es que todos los contraluces llevados tienen el ahorro de energía, la protección del medio ambiente y radiación baja.
Detalles rápidos:
Voltaje entrado (V): | 6V |
Garantía (año): | de dos años |
Tipo: | Smd llevó el microprocesador 4014 |
Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
Eficacia luminosa (lm/w): | 150lm/w |
Vida útil (horas): | 50000 |
Hora laborable (horas): | 20000 |
Chip Material: | INGAN |
Emisión de color: | 10000-20000K |
Poder: | 0.72W |
Ángulo de visión (°): | 120 grados |
Índice de representación de color (Ra): | 70 |
Bolso que embala: | 220*240nm |
Lugar del origen: | Suzhou, Jiangsu |
Uso: | contraluz del monitor |
Tipo del paquete: | Paquete del soporte de Suface |
Corriente delantera: | 120MA |
Tamaño: | 4.0*1.4*0.65m m |
Embalaje: | 4000 PC/rollo |
Especificación de producto:
Estructura del paquete
Grados máximos absolutos
Artículo | Símbolo | Máximo | Unidad |
Disipación de poder | Paladio | 900 | mW |
Corriente delantera continua | SI | 150 | mA |
Voltaje reverso | VR | 15 | V |
Descarga electrostática (HBM) | ESD | 5000 | V |
Gama de temperaturas de funcionamiento | Topr | -35 a +85 | ℃ |
Gama de temperaturas de almacenamiento | Tstg | -40 a +100 | ℃ |
Temperatura de empalme del LED | Tj | 120 | ℃ |
Resistencia termal llevada | RθJS | 22 | ℃/W |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED
Artículos | Condiciones de prueba | Notas | No. de dañado |
Ciclo de la temperatura | -40℃ ~25℃ ~100℃ ~25℃ (30min~5min~30min~5min) | 200Cycle | 0/20 |
OperatingLife de estado estacionario | TA = 25℃, SI =120mA | 3000hours | 0/20 |
Vida útil de estado estacionario de la humedad da alta temperatura y alta | TA = 85℃/RH el = 85%, SI = 90mA | 1000hours | 0/20 |
Resistencia a SolderingHeat |
Tmax=260℃, ≤10sec
|
2 veces | 0/20 |
Almacenamiento de alta temperatura | TA = 100℃ | 1000hours | 0/20 |
Baja temperatura almacenamiento |
TA = -40℃ | 1000hours | 0/20 |
Luz da alta temperatura
|
Ta=85℃, IF=90mA, | 1000hours | 0/20 |
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Manipulación de precauciones:
Maneje el componente a lo largo de la superficie lateral usando el fórceps o las herramientas apropiadas
No toque ni maneje directamente la superficie de la lente del silicón. Puede dañar el conjunto de circuitos interno
No apile junto PCBs montado que contiene el LED. El impacto puede rasguñar la lente del silicón o dañar el conjunto de circuitos interno
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
