| Lugar de origen: | SUZHOU |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 2835 |
| Cantidad de orden mínima: | 4000PCS |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| Nombre: | Color verde de SMD LED 2835 | Uso: | logotipo, muestra, cajas de luz, luz de la exposición |
|---|---|---|---|
| (Nanómetro): | 455-465NM/520-530NM/620-630NM | Poder: | 30MA |
| voltaje del nput (V): | 18V | Flujo luminoso (lm): | 29lm-32lm |
| Garantía (año): | 2 años | Temperatura de funcionamiento (℃): | -40-85 |
| Hora laborable (horas): | 20000 | Ángulo de visión (°):: | 120 |
| Resaltar: | microprocesador de 18v 2835 LED,Microprocesador rojo de 2835 LED,2835 crecen el microprocesador llevado ligero |
||
Introducción del uso:
Los caracteres luminosos expuestos se dividen en caracteres luminosos monocromáticos, coloridos y a todo color según sus colores. Se compone de una sola luz de la palabra del color y de una sola luz de la palabra del color. Los caracteres luminosos expuestos coloridos se componen de una cáscara perforada de la palabra, de una lámpara externa colorida de la salida y de un regulador colorido. Después de que la lámpara se encienda, la pendiente colorida puede ser observada. Las palabras luminosas expuestas a todo color se componen de una cáscara perforada de la palabra, de una lámpara externa a todo color de la salida y de un regulador a todo color. Los ficheros de programa son hechos por el software profesional y colocados en la tarjeta del SD. La tarjeta del SD se inserta en el regulador a todo color. Después de que la luz se encienda, las palabras luminosas de la salida externa pueden jugar la animación de destello y la animación del carácter, y el grado del efecto es muy alto.
El smd de alto voltaje de 18v 30ma llevó el rosa azulverde rojo del rgb del microprocesador para la luz de la muestra de la luz de la exposición
Detalles rápidos:
| Voltaje entrado (V): | 18-20V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 29-32lm |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | Azulverde rojo |
| Poder: | 0.2W |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 80 |
| Bolso que embala: | 220*240nm |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | Exposición, luces de la muestra |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 30MA |
| Tamaño: | 2.8*3.5*0.65m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:
Dimensión del esquema:
Grados máximos absolutos:
| Artículo | Símbolo | Máximo | Unidad |
| Disipación de poder | Paladio | 1 | W |
| Corriente delantera continua | IFmax | 60 | mA |
| Pico adelante actual (1/10 anchura de pulso del ciclo de trabajo 10ms) | IFP | 80 | mA |
| Voltaje reverso | VR | 5 | V |
| Descarga electrostática (HBM) | ESD | 2000 | V |
| Gama de temperaturas de funcionamiento | Topr | -40 a +85 | ℃ |
| Gama de temperaturas de almacenamiento | Tstg | -40 a +85 | ℃ |
| Temperatura llevada del yunction | Tj | 125 | ℃ |
Características eléctricas/ópticas:
| Artículo | Símbolo | Condición | Color | Minuto | Tipo | Máximo | Unidad |
|
Voltaje delantero |
VF |
IF=60mA |
R | 17,5 | 18,5 | 19 | V |
| G | 17,5 | 18,5 | 19 | V | |||
| B | 17,5 | 18,5 | 19 | V | |||
| Ángulo de visión | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Grado |
|
Intensidad luminosa |
IV |
Yo IF=60mA
|
R | - | LM | ||
| G | - | LM | |||||
| B | - | LM | |||||
|
Longitud de onda |
|
IF=60mA | R | 615 | - | 620 | nanómetro |
| G | 515 | - | 520 | nanómetro | |||
| B | 452 | - | 457,5 | nanómetro | |||
| Corriente reversa | Ir | Vr=7V | R/G/B | 0 | 1 | UA | |
| Resistencia termal | Rth (j-s) | IF=60mA | R/G/B | 28 | ℃/W |
Curvas características electrópticas típicas:
Artículos y condiciones de la prueba de confiabilidad:
| No. | Artículo | Condiciones de prueba |
Prueba hr/cycle/time |
Muestra Q'ty |
Ac∕Re | |
| 1 | Calor de la soldadura | TEMPOREROS: 260℃±5℃; sec 5±1 | 2 veces | 30 PC | 0∕1 | |
| 2 | ※ De la prueba de capacidad de la soldadura | TEMPOREROS: 235℃±5℃; sec 3±1 | 1 vez | 5 PC | 0∕1 | |
| 3 | Ciclo de la temperatura |
H: +100℃ 30min. ∫5min. L: - 40℃ 30min. |
100 ciclos | 20 PC | 0∕1 | |
| 4 | Choque termal |
H: +100℃ 5min. ∫ L: - 40℃ 5min. |
50 ciclos | 20 PC | 0∕1 | |
| 5 | Almacenamiento de alta temperatura | TEMPOREROS: 100℃ | 1000 horas | 20 PC | 0∕1 | |
| 6 | Almacenamiento de la baja temperatura | TEMPOREROS: - 40℃ | 1000 horas | 20 PC | 0∕1 | |
| 7 | Vida útil de DC | SI =IFmax | 1000 horas | 20 PC | 0∕1 | |
| 8 |
Temperatura alta Humedad alta |
85℃∕85%R.H. | 1000 horas | 20 PC | 0∕1 | |
| 9 | Prueba de choque |
100~2000Hz; 98.1m/s2 X, Y, dirección de Z |
2 horas | 20 PC | 0∕1 | |
| 10 | Prueba de caída | Puesta plataforma; altura: los 75cm | 3 veces | 20 PC | 0∕1 | |
| Criterios del juicio | ||||||
| Voltaje delantero VF | Máximo-aumento de VF < 1=""> | |||||
| IR actual reverso | Máximo-aumento Rmax < I="">del IR | |||||
| Intensidad luminosa IV | IV decaimiento < 40=""> | |||||
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95% Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas) |
||||||

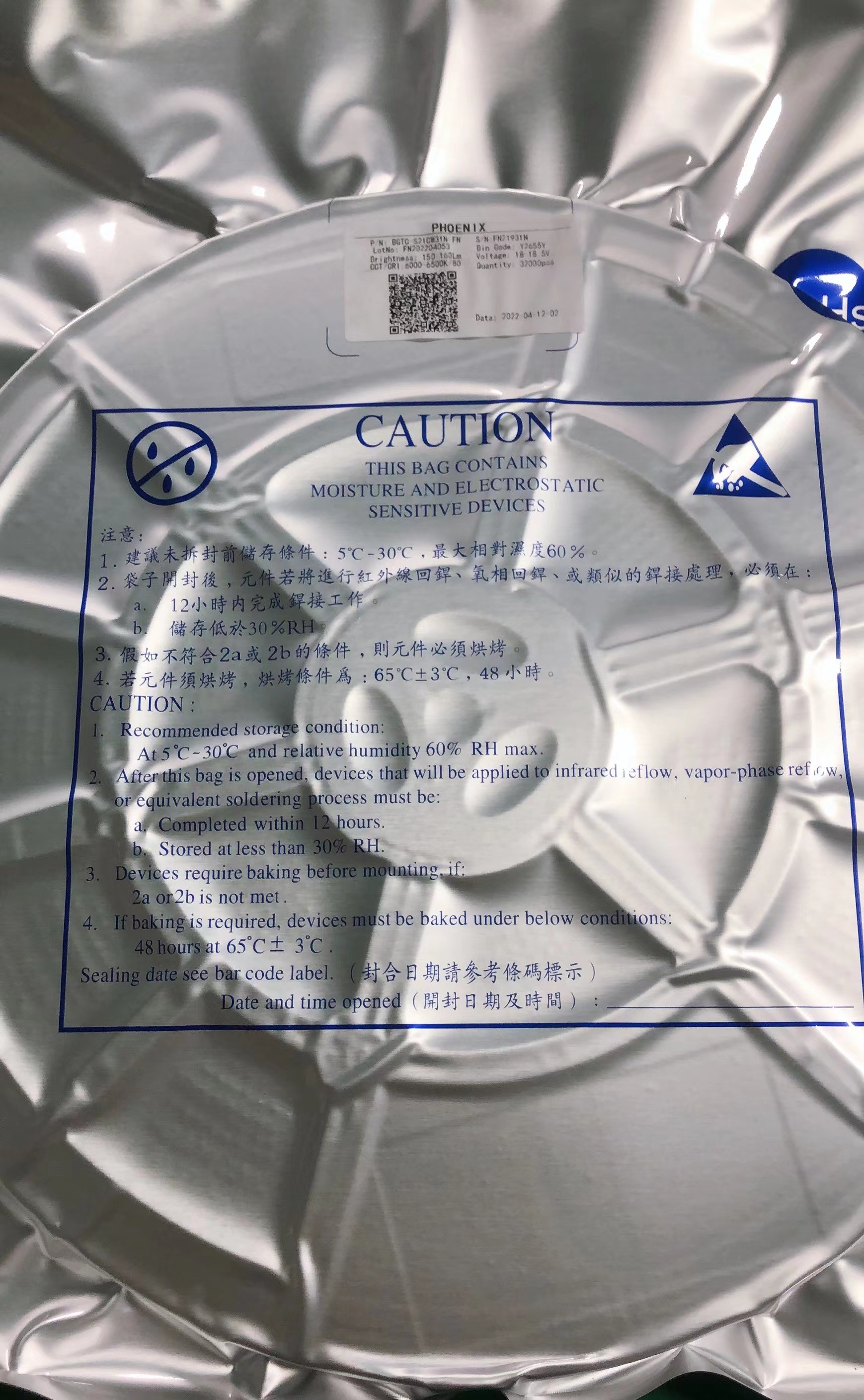

Embalando e instrucción de envío:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
