| Lugar de origen: | SUZHOU |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 2835 |
| Cantidad de orden mínima: | 4000PCS |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |

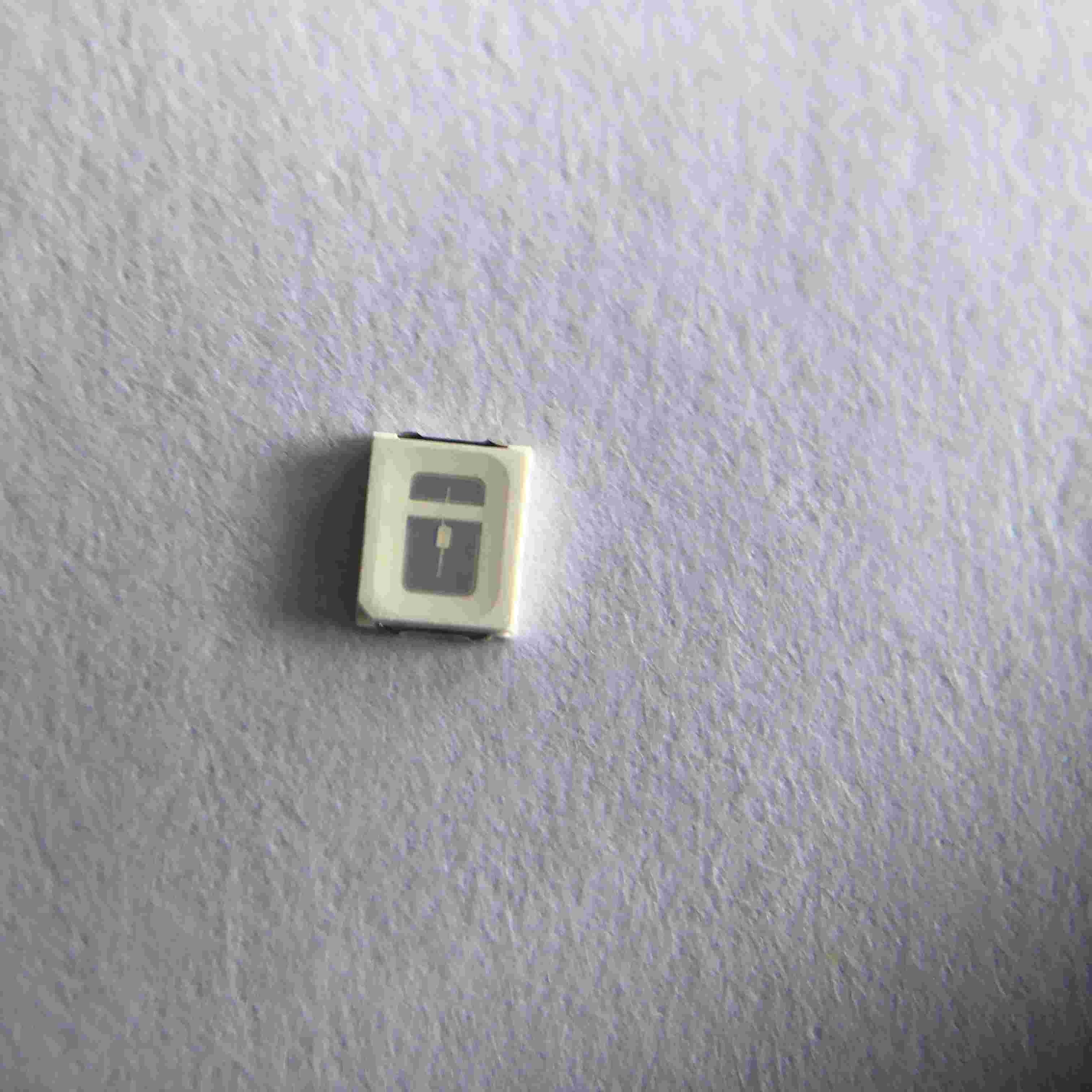

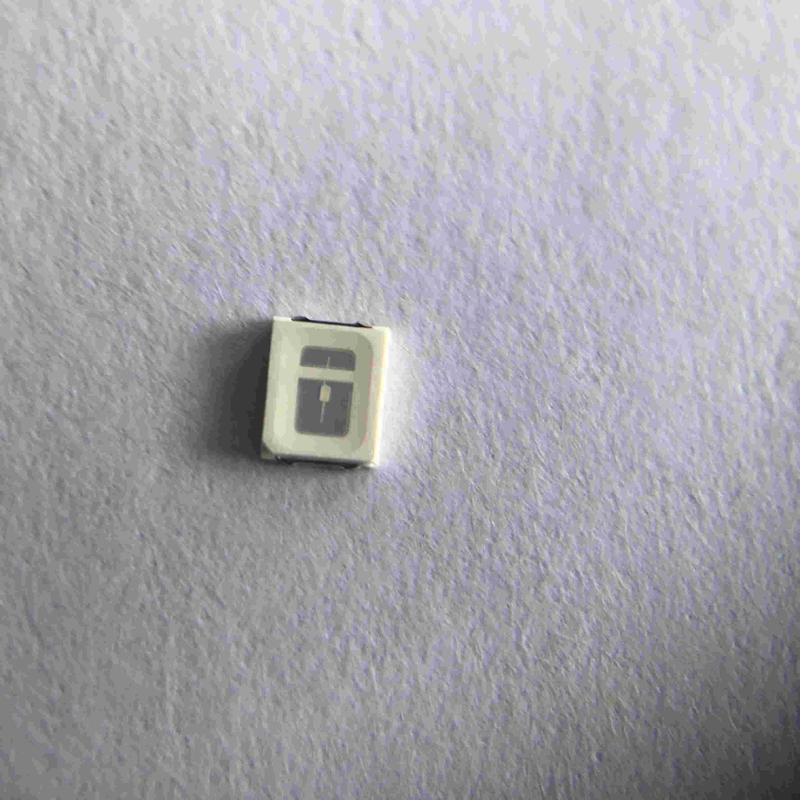

| Nombre: | Color del azul de SMD LED 2835 | Uso: | logotipo, muestra, cajas de luz |
|---|---|---|---|
| Flujo luminoso (lm): | 3-5lm | voltaje del nput (V): | 2.1v-2.4v |
| Poder: | 30MA | (Nanómetro): | 620-630nm |
| Garantía (año): | 2 años | Hora laborable (horas): | 20000 |
| Temperatura de funcionamiento (℃): | -40-85 | Ángulo de visión (°):: | 120 |
| Resaltar: | el PWB 2835 llevó el microprocesador,el PWB 2V llevó el microprocesador,2V llevó para crecer microprocesadores ligeros |
||
Introducción del uso:
Diseño de la guía de la luz pilota, luz uniforme; Marco cristalino transparente: cuando se enciende la caja de luz, el cerco del bastidor es brillante, y el material de acrílico óptico importado tiene un aspecto hermoso; Ultra fino: el grueso es solamente 8mm-10m m; Fuente de luz del LED: una vida de servicio más segura, ahorro de energía, más larga, fácil substituir imágenes; Instalación conveniente: hay muchas maneras de colocar en la tabla y la pared; Aplicable a: barras de hotel, restaurantes de los alimentos de preparación rápida, tiendas de cadena, estudios de la boda, decoración interior, muestras de la compañía, exhibición del regalo, exhibición de la ventana, exhibición de los objetos expuestos y otros lugares.
2835 el color azulverde rojo 2V llevó el microprocesador para las luces comerciales de los anuncios de las cajas de luz, logotipo, muestra
Detalles rápidos:
| Voltaje entrado (V): | 2.1-2.4V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 3-5lm |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | /blue verde rojo |
| Poder: | 0.2W |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 80 |
| Bolso que embala: | 220*240nm |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | Aparatos electrodomésticos y semáforos |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 150MA |
| Tamaño: | 2.8*3.5*0.65m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:

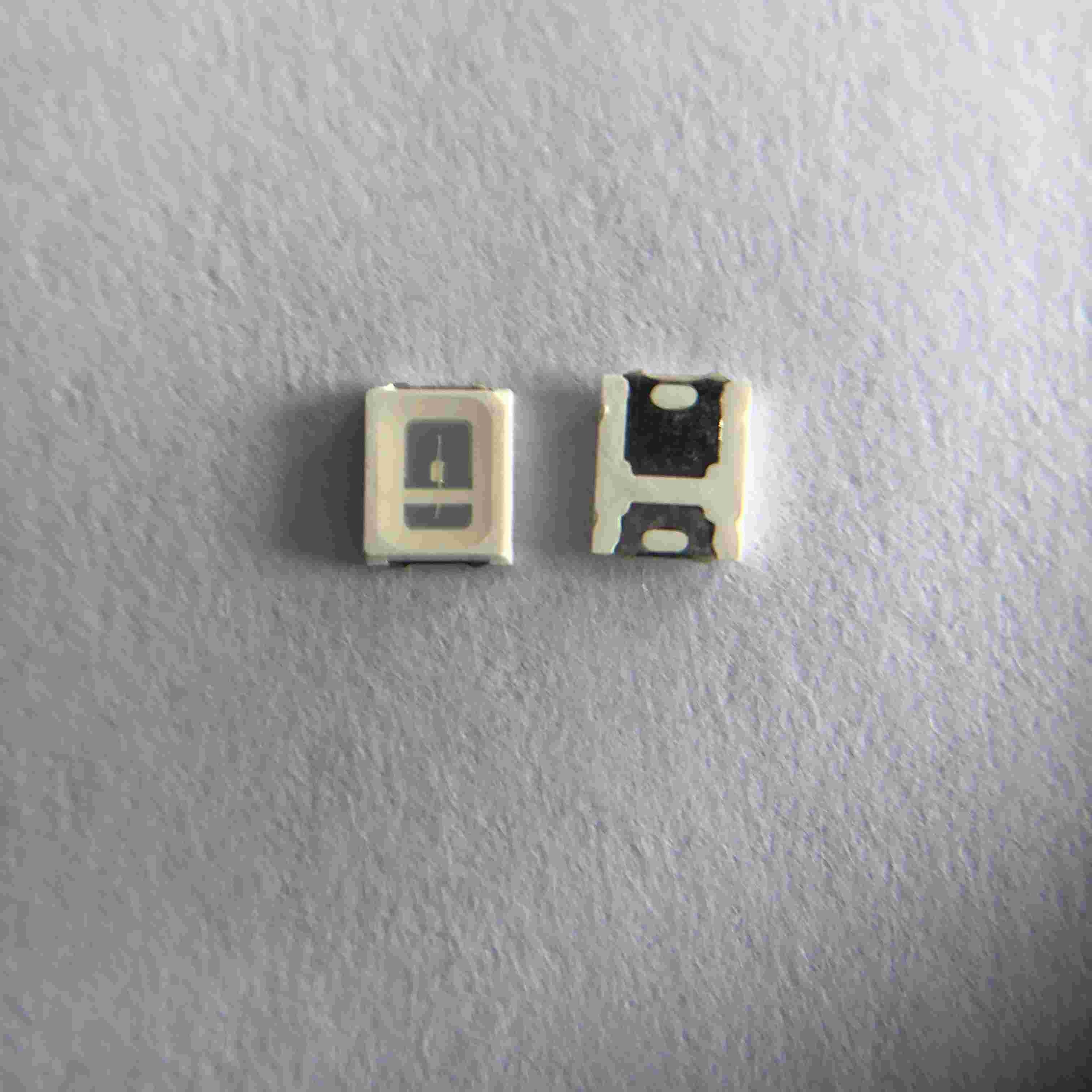

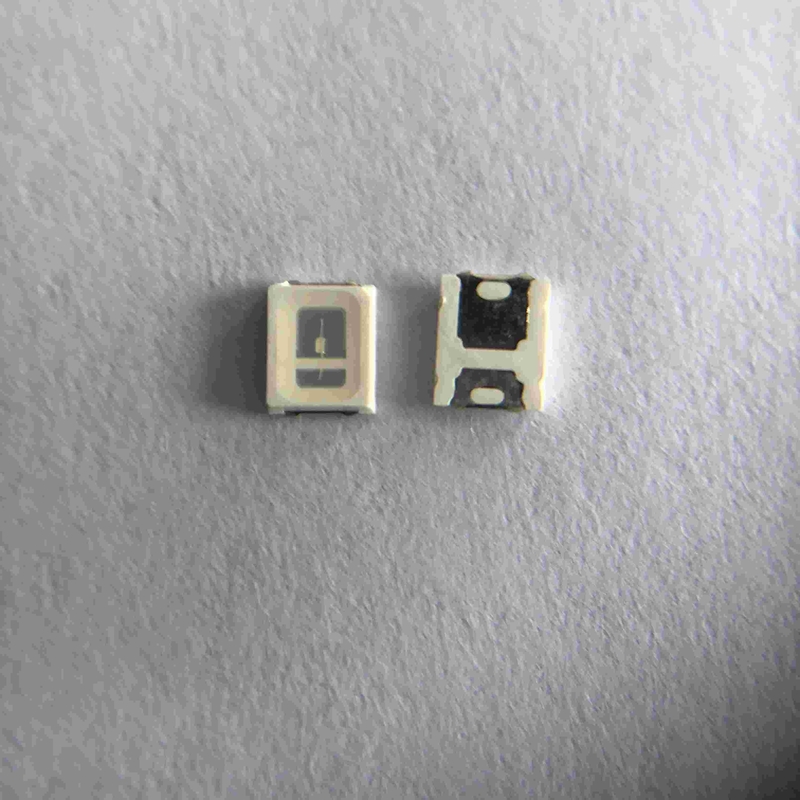

Estructura del paquete:
Grados máximos absolutos:
| Artículo | Símbolo | Grados máximos absolutos | Unidad |
| Corriente delantera | SI | 30 | mA |
| Voltaje reverso | Vr | 5 | V |
| Corriente delantera pulsada | IFP* | 30 | mA |
| Disipación de poder | Paladio | 0,5 | W |
| Temperatura de funcionamiento | TOP | -40~85 | ℃ |
| Temperatura de almacenamiento | Prueba | -40~85 | ℃ |
| Descarga electrostática | ESD | 2000 (HBM) | V |
| Temperatura de empalme | Tj | 120 | ℃ |
| Resistencia termal del LED | S-j de Rth | 33 | ℃/W |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED:
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) | Ac/Re |
| Prueba de vida | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Temperatura alta | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Baja temperatura | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Calor de la humedad alta |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de la temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Prueba del ESD (HBM) | prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
20 | 0/1 |
| Resistencia que suelda |
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criterios del juicio | ||||
| Voltaje delantero VF | Máximo-aumento de VF < 1=""> | |||
| IR actual reverso | Máximo-aumento del IR < IRmax=""> | |||
| Intensidad luminosa IV | IV decaimiento < 40=""> | |||
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95% Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas) |
||||
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
