Introducción del uso:
La barra ligera del LED y barra de luz del LED han sido ampliamente utilizadas en muebles, automóvil, la publicidad, la iluminación, la nave y otras industrias
El ángulo entre el vidrio de la encimera y el vidrio de la fachada es una línea recta o un arco. Ocasiones aplicables: el gabinete de la joyería, gabinete de los cosméticos, gabinete del boutique, gabinete del vino, gabinete de la cristalería, las reliquias culturales exhibe el gabinete, el botiquín, el contador de la barra, el gabinete de exhibición refrigerado supermercado, el etc.

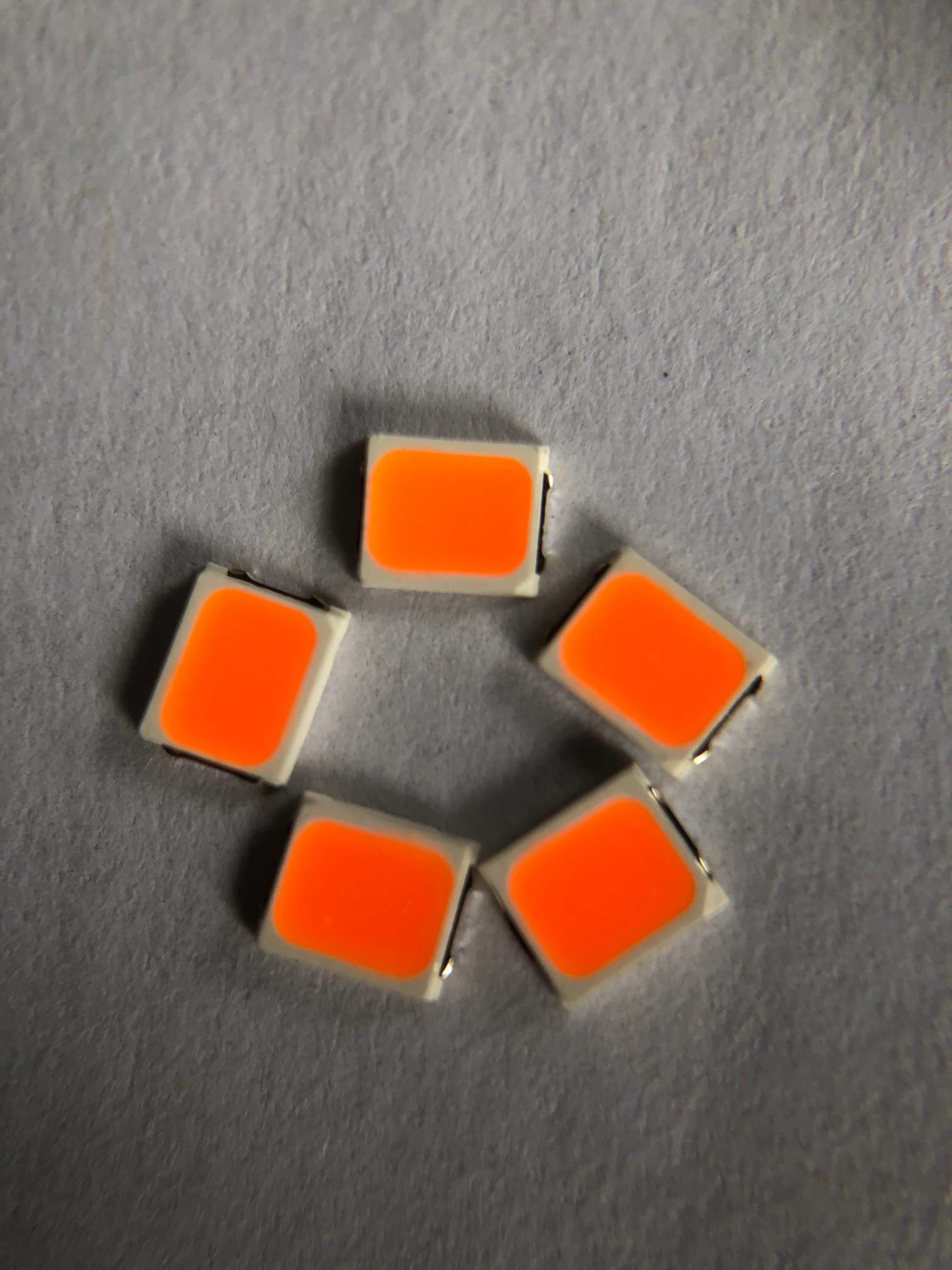

el smd de 2835 18V rgb llevó el microprocesador para los grandes almacenes, supermercados de cadena, centros comerciales
Detalles rápidos:
| Voltaje entrado (V): |
17.5-18.5V |
| Garantía (año): |
de dos años |
| Tipo: |
Smd llevó el microprocesador 2835 |
| Iluminación de servicio de las soluciones: |
Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): |
150-160LM |
| Vida útil (horas): |
50000 |
| Hora laborable (horas): |
20000 |
| Chip Material: |
INGAN |
| Emisión de color: |
RED/GREEN /BLUE |
| Poder: |
1w |
| Ángulo de visión (°): |
120 grados |
| Índice de representación de color (Ra): |
80 |
| Bolso que embala: |
220*240nm |
| Lugar del origen: |
Suzhou, Jiangsu |
| Uso: |
Casarse el estudio, decoración casera |
| Tipo del paquete: |
Paquete del soporte de Suface |
| Corriente delantera: |
60MA |
| Tamaño: |
2.8*3.5*0.65m m |
| Embalaje: |
4000 PC/rollo |
Especificación de producto:
Dimensión del esquema:
Grados máximos absolutos:
| Artículo |
Símbolo |
Máximo |
Unidad |
| Disipación de poder |
Paladio |
1 |
W |
| Corriente delantera continua |
IFmax |
60 |
mA |
| Pico adelante actual (1/10 anchura de pulso del ciclo de trabajo 10ms) |
IFP |
80 |
mA |
| Voltaje reverso |
VR |
5 |
V |
| Descarga electrostática (HBM) |
ESD |
2000 |
V |
| Gama de temperaturas de funcionamiento |
Topr |
-40 a +85 |
℃ |
| Gama de temperaturas de almacenamiento |
Tstg |
-40 a +85 |
℃ |
| Temperatura llevada del yunction |
Tj |
125 |
℃ |
Características eléctricas/ópticas:
| Artículo |
Símbolo |
Condición |
Color |
Minuto |
Tipo |
Máximo |
Unidad |
|
Voltaje delantero
|
VF
|
IF=60mA
|
R |
17,5 |
18,5 |
19 |
V |
| G |
17,5 |
18,5 |
19 |
V |
| B |
17,5 |
18,5 |
19 |
V |
| Ángulo de visión |
2θ1/2 |
IF=60mA |
R/G/B |
- |
120 |
- |
Grado |
|
Intensidad luminosa
|
IV
|
Yo
IF=60mA
|
R |
|
- |
|
LM |
| G |
|
- |
|
LM |
| B |
|
- |
|
LM |
|
Longitud de onda
|
|
IF=60mA |
R |
615 |
- |
620 |
nanómetro |
| G |
515 |
- |
520 |
nanómetro |
| B |
452 |
- |
457,5 |
nanómetro |
| Corriente reversa |
Ir |
Vr=7V |
R/G/B |
0 |
|
1 |
UA |
| Resistencia termal |
Rth (j-s) |
IF=60mA |
R/G/B |
|
28 |
|
℃/W |
Curvas características electrópticas típicas:

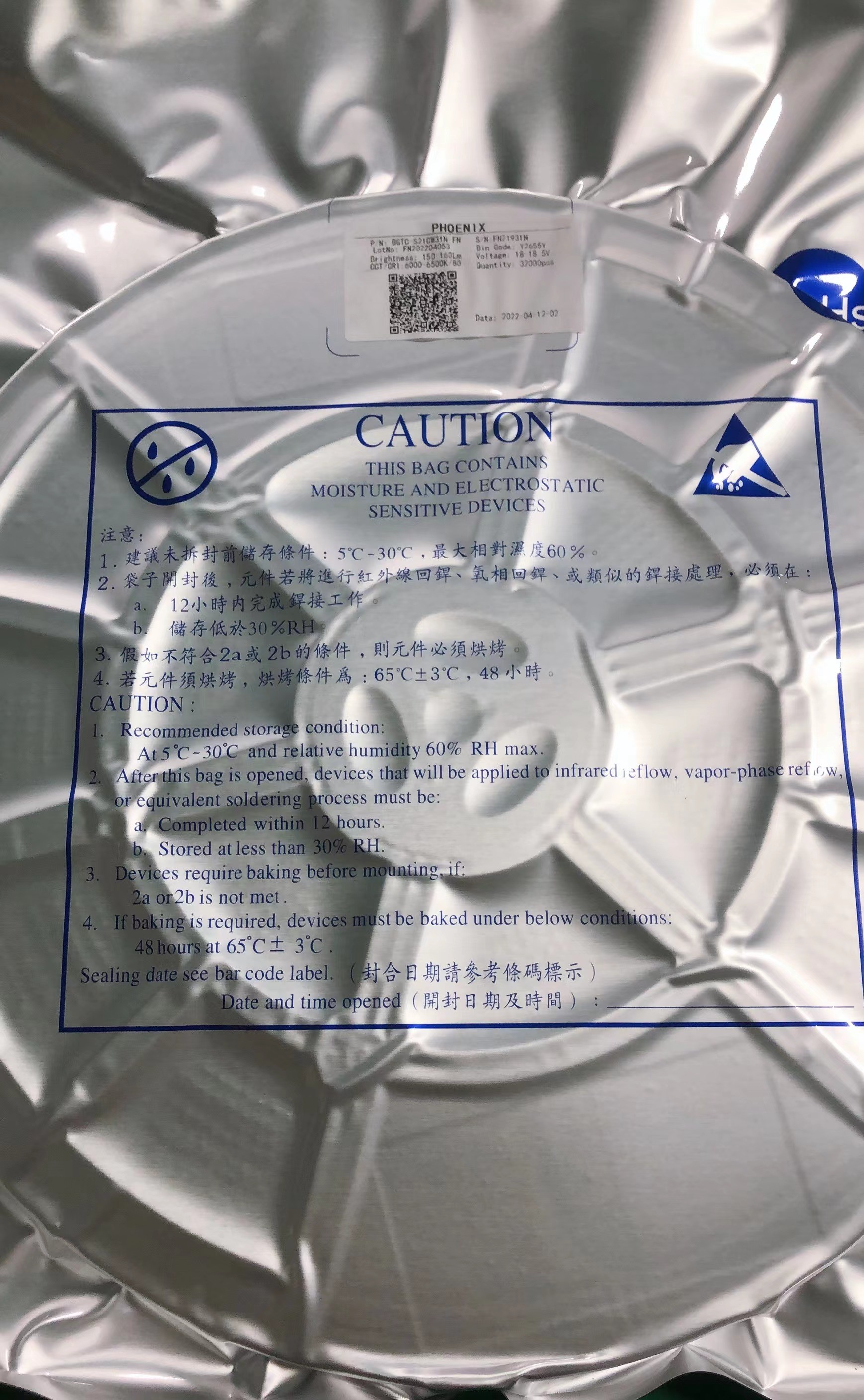

Embalando e instrucción de envío:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
