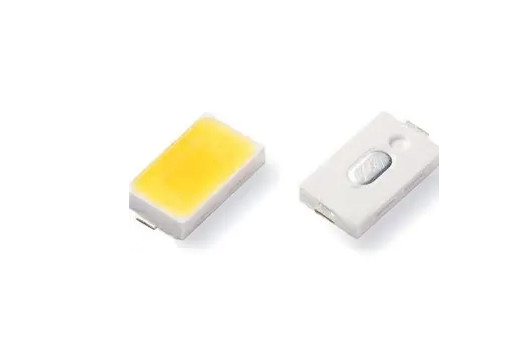

3V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador

Informacion basica
Lugar de origen: SUZHOU
Nombre de la marca: PHOENIX
Certificación: LM80 CE ROHS
Número de modelo: 5730
Cantidad de orden mínima: 4000PCS
Precio: Negotiation
Detalles de empaquetado: 4000PCS /ROLL
Tiempo de entrega: 7-10 días
Condiciones de pago: Western Union, MoneyGram, T/T
Capacidad de la fuente: 800KK POR MES
Nombre: SMD LED 5730 CCT: 6500k 3000k 4000k
Flujo luminoso (lm): 65-70lm Uso: Luz del refrigerador
Poder: 150mA voltaje del nput (V): 3V
Garantía (año): 2 años Hora laborable (horas): 20000
Temperatura de funcionamiento (℃): -40-85 Ángulo de visión (°):: 120
Alta luz:

3V 5730 llevó el microprocesador

,

150MA 5730 llevó el microprocesador

,

la luz de 5730 microprocesadores llevó

Introducción del uso:



El bulbo utiliza el LED como la fuente de luz, y no hay componente (infrarrojo) del IR en el espectro cuando el LED emite ligero, y la estructura total adopta una estructura profesionalmente diseñada de la disipación de calor. La temperatura durante la operación normal es el ℃ solamente 40-60. Incluso si es ampliamente utilizada, es lejos más baja que lo producida por los bulbos ordinarios y las lámparas ahorros de energía. Si es en verano, reducirá perceptiblemente la carga de trabajo y la época del equipo de refrigeración, combinadas con la diferencia en el poder (1: 10), como consecuencia, la reducción relativa del consumo de energía ahorra costos, y finalmente refleja el ahorro de la energía del bulbo.



5730 microprocesador 6000-6500k 65-70lm de 3V 150MA SMD LED para la luz del refrigerador de la luz del refrigerador



Detalles rápidos:




Voltaje entrado (V): 3V
Garantía (año): de dos años
Tipo: Smd llevó el microprocesador 2835
Iluminación de servicio de las soluciones: Iluminación y diseño del conjunto de circuitos
Eficacia luminosa (lm/w): 140lm/w
Vida útil (horas): 50000
Hora laborable (horas): 20000
Chip Material: INGAN
Emisión de color: 10000-15000k
Poder: 0.5w
Ángulo de visión (°): 120 grados
Índice de representación de color (Ra): 80
Bolso que embala: 220*240nm
Lugar del origen: Suzhou, Jiangsu
Uso: TIRA DEL LED
Tipo del paquete: Paquete del soporte de Suface
Corriente delantera: 150MA
Tamaño: 5.7*3*0.75m m
Embalaje: 4000 PC/rollo


Especificación de producto:

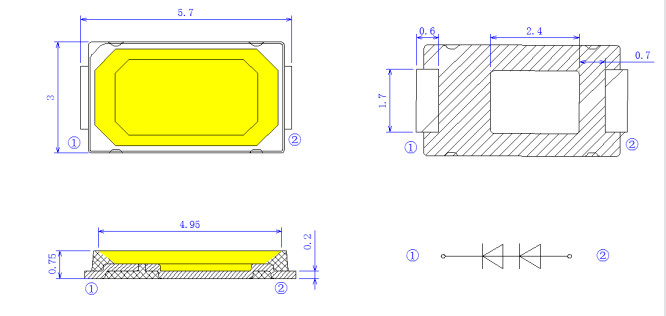

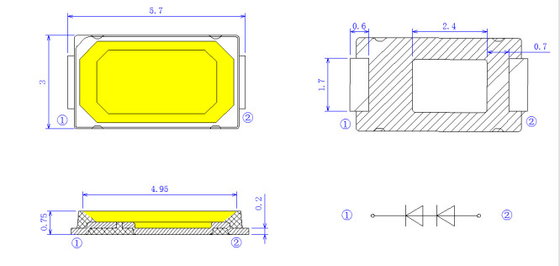

Estructura del paquete

3V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador 0

Grados máximos absolutos



Artículo Especificación Material Cantidad
Microprocesador InGaN InGaN 1 en 1
Reflector Blanco PPA
Capítulo C2680 Cobre plateado
Alambre del oro 0.8mil Aleación
Fósforo blanco Yellom
Encapsulant MilkyWhite Resina
Cinta del portador Según espec. del EIA 481-1A Cinta negra conductora 4000pcs por carrete
Carrete Según espec. del EIA 481-1A Negro conductor 4000pcs por carrete
Etiqueta Estándar de Repsn Papel
Bolso que embala 220x240m m Ninguno-cremallera laminada de aluminio del bolso Un bolso del carrete uno
Cartón Estándar de Repsn Papel No-especificado


Curvas de características electrópticas típicas:



3V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador 1

Lista de pruebas de la confiabilidad del LED



Artículo de la prueba Condiciones de prueba Estándar Qty (PC) Ac/Re
Prueba de vida 25℃, 1000Hrs@150mA / 20 0/1
Temperatura alta 85℃, 1000Hrs@150mA / 20 0/1
Baja temperatura -40℃, 1000Hrs@150mA / 20 0/1
Calor de la humedad alta

85℃, 85%RH,

1000Hrs@150mA

/ 20 0/1
Almacenamiento de la baja temperatura -40℃, 1000Hours

JEITA ED-4701

200 202

20 0/1
Almacenamiento de alta temperatura 100℃, 1000Hours

JEITA ED-4701

200 201

20 0/1
Ciclo de la temperatura (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min)

JEITA ED-4701

100 105

20 0/1
Choque termal -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> MIL-STD-202G 20 0/1

Prueba de vida del pulso



Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA / 20 0/1
Prueba del ESD (HBM) prueba 3times de 2000V, de 200V/Step, delantera y reversa

AEC

(Q101-001)

20 0/1
Resistencia que suelda

260±5℃, 10S, 3times

Tratamiento previo 30℃, 70%RH

JEITA ED-4701

300 302

20 0/1
Decaimiento del flujo IV

260±5℃, 10S, 1time

Tratamiento previo 30℃, 70%RH, 168Hours

/ 20 0/1
Criterios del juicio
Voltaje delantero VF Máximo-aumento de VF < 1="">
IR actual reverso Máximo-aumento del IR < IRmax="">
Intensidad luminosa IV IV decaimiento < 40="">

El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95%

Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas)

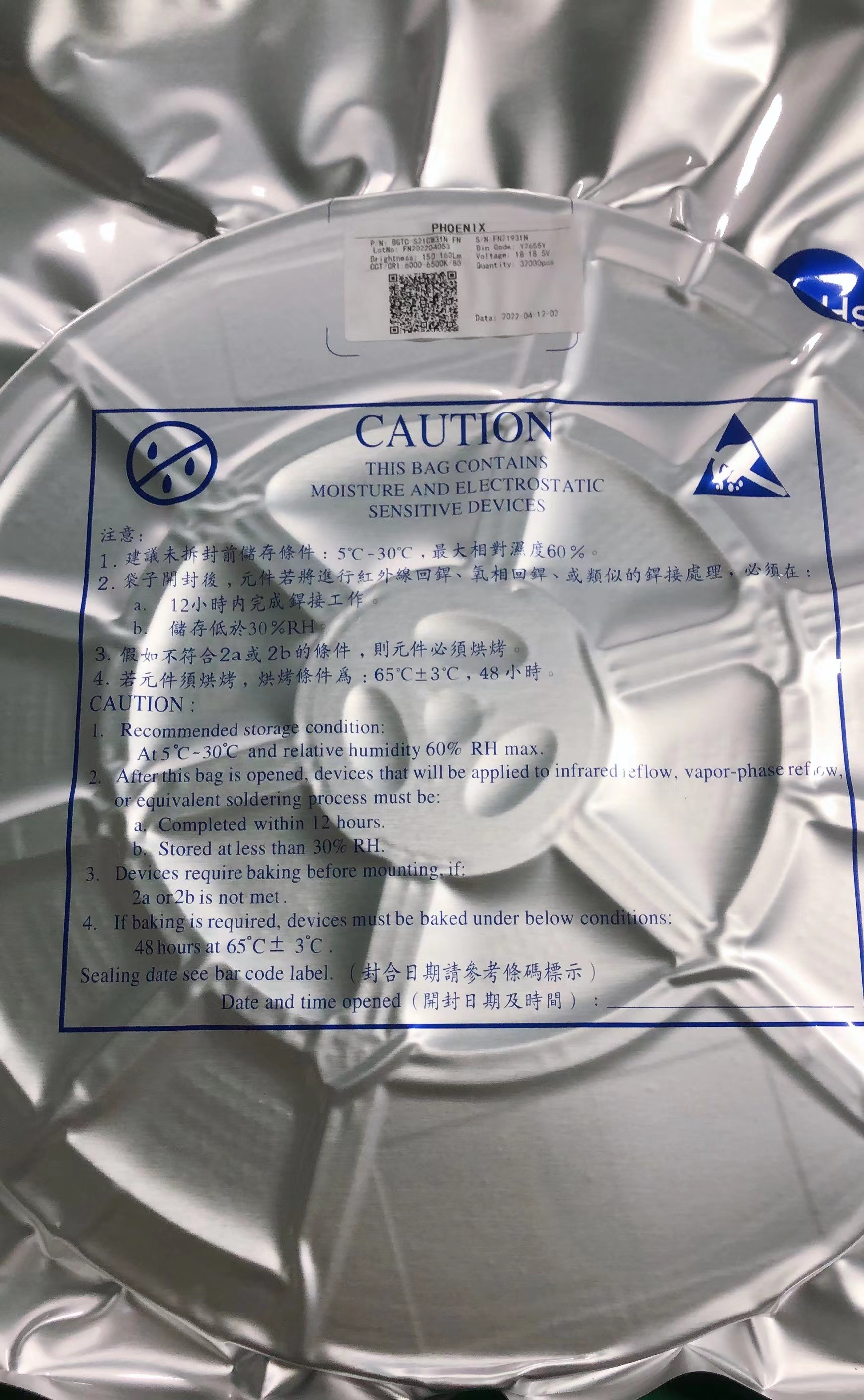

Empaquetado:


3V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador 2

Precauciones:

El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en

Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.


Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo

Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente

3V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador 3

Manipulación de precauciones:
Maneje el componente a lo largo de la superficie lateral usando el fórceps o las herramientas apropiadas
No toque ni maneje directamente la superficie de la lente del silicón. Puede dañar el conjunto de circuitos interno
No apile junto PCBs montado que contiene el LED. El impacto puede rasguñar la lente del silicón o dañar el conjunto de circuitos interno



3V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador 43V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador 53V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador 63V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador 7



Características de producto:



Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación

Alto brillo, representación de alto color de poca atenuación

70,80,90 95 opciones mínimas del CRI

Soldadura fuerte y buena luz de los undead de la estabilidad

Serie de productos y logotipo de la compañía en el frente

Certificación del CE ROHS LM80



Proceso de producción:



3V 150MA SMD 5730 llevó los microprocesadores 6000-6500k 65-70lm para la luz del refrigerador 8
