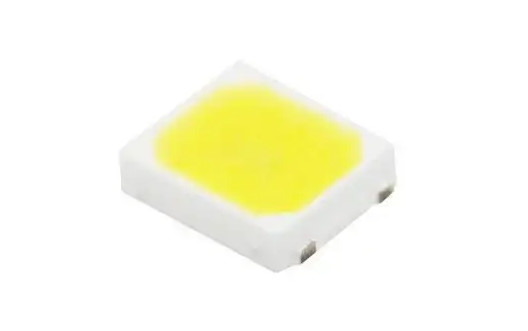

el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light

Informacion basica
Lugar de origen: SUZHOU
Nombre de la marca: PHOENIX
Certificación: LM80 CE ROHS
Número de modelo: 2835
Cantidad de orden mínima: 4000PCS
Precio: Negotiation
Detalles de empaquetado: 4000PCS /ROLL
Tiempo de entrega: 7-10 días
Condiciones de pago: Western Union, MoneyGram, T/T
Capacidad de la fuente: 800KK POR MES
Nombre: SMD LED 2835 CCT: 2700K 3000K 4000K 6500k
Uso: Tira llevada Flujo luminoso (lm): 26-28 lm 28-30lm
voltaje del nput (V): 3V Poder: 60MA
Garantía (año): 2 años Hora laborable (horas): 20000
Temperatura de funcionamiento (℃): -40-85 Ángulo de visión (°):: 120
Alta luz:

3000k llevó bombillas del microprocesador

,

2835 llevaron bombillas del microprocesador

,

El smd interior 2835 llevó el microprocesador

Introducción del uso:



el material de FPC usado es suave, él se puede doblar, doblar y herir arbitrariamente, y puede moverse y ampliarse libremente en espacio tridimensional para romperse; Es conveniente para los lugares irregulares y los lugares con el espacio estrecho. Porque puede estar doblado y ser herido arbitrariamente, es conveniente para cualquier combinación de diversos modelos en la publicidad y la otra decoración. ¡Es fuente de alimentación de DC 12V, bajo consumo de energía, rellenado del silicón, color brillante, mezcla del color del uniforme, no fácil dañar, la instalación hermosa del aspecto, segura y confiable, simple, que se puede decir para ser otra innovación de la serie del LED!



LUZ INTERIOR de los BULBOS de la TIRA del MICROPROCESADOR del PCT SMD LED de 3V 60MA 0.2W 2835 26-28LM 3000K



Detalles rápidos:




Voltaje entrado (V): 3V
Garantía (año): de dos años
Tipo: Smd llevó el microprocesador 2835
Iluminación de servicio de las soluciones: Iluminación y diseño del conjunto de circuitos
Eficacia luminosa (lm/w): 150lm/w
Vida útil (horas): 50000
Hora laborable (horas): 20000
Chip Material: INGAN
Emisión de color: 2700-6500K
Poder: 0.2W
Ángulo de visión (°): 120 grados
Índice de representación de color (Ra): 80
Bolso que embala: 220*240nm
Lugar del origen: Suzhou, Jiangsu
Uso: TIRA DEL LED
Tipo del paquete: Paquete del soporte de Suface
Corriente delantera: 60 MA
Tamaño: 2.8*3.5*0.65m m
Embalaje: 4000 PC/rollo


Especificación de producto:



Estructura del paquete

el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light 0

Grados máximos absolutos



Artículo Símbolo Grados máximos absolutos Unidad
Corriente delantera SI 60 mA
Voltaje reverso Vr 5 V
Corriente delantera pulsada IFP* 80 mA
Disipación de poder Paladio 0,2 W
Temperatura de funcionamiento TOP -40~85
Temperatura de almacenamiento Prueba -40~85
Descarga electrostática ESD 2000 (HBM) V
Temperatura de empalme Tj 120
Resistencia termal del LED S-j de Rth 30 ℃/W



Curvas de características electrópticas típicas:



el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light 1

Lista de pruebas de la confiabilidad del LED



Artículo de la prueba Condiciones de prueba Estándar Qty (PC) Ac/Re
Prueba de vida 25℃, 1000Hrs@60mA / 20 0/1
Temperatura alta 85℃, 1000Hrs@60mA / 20 0/1
Baja temperatura -40℃, 1000Hrs@60mA / 20 0/1
Calor de la humedad alta

85℃, 85%RH,

1000Hrs@60mA

/ 20 0/1
Almacenamiento de la baja temperatura -40℃, 1000Hours

JEITA ED-4701

200 202

20 0/1
Almacenamiento de alta temperatura 100℃, 1000Hours

JEITA ED-4701

200 201

20 0/1
Ciclo de la temperatura (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min)

JEITA ED-4701

100 105

20 0/1
Choque termal -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> MIL-STD-202G 20 0/1

Prueba de vida del pulso



Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA / 20 0/1
Prueba del ESD (HBM) prueba 3times de 2000V, de 200V/Step, delantera y reversa

AEC

(Q101-001)

20 0/1
Resistencia que suelda

260±5℃, 10S, 3times

Tratamiento previo 30℃, 70%RH

JEITA ED-4701

300 302

20 0/1
Decaimiento del flujo IV

260±5℃, 10S, 1time

Tratamiento previo 30℃, 70%RH, 168Hours

/ 20 0/1

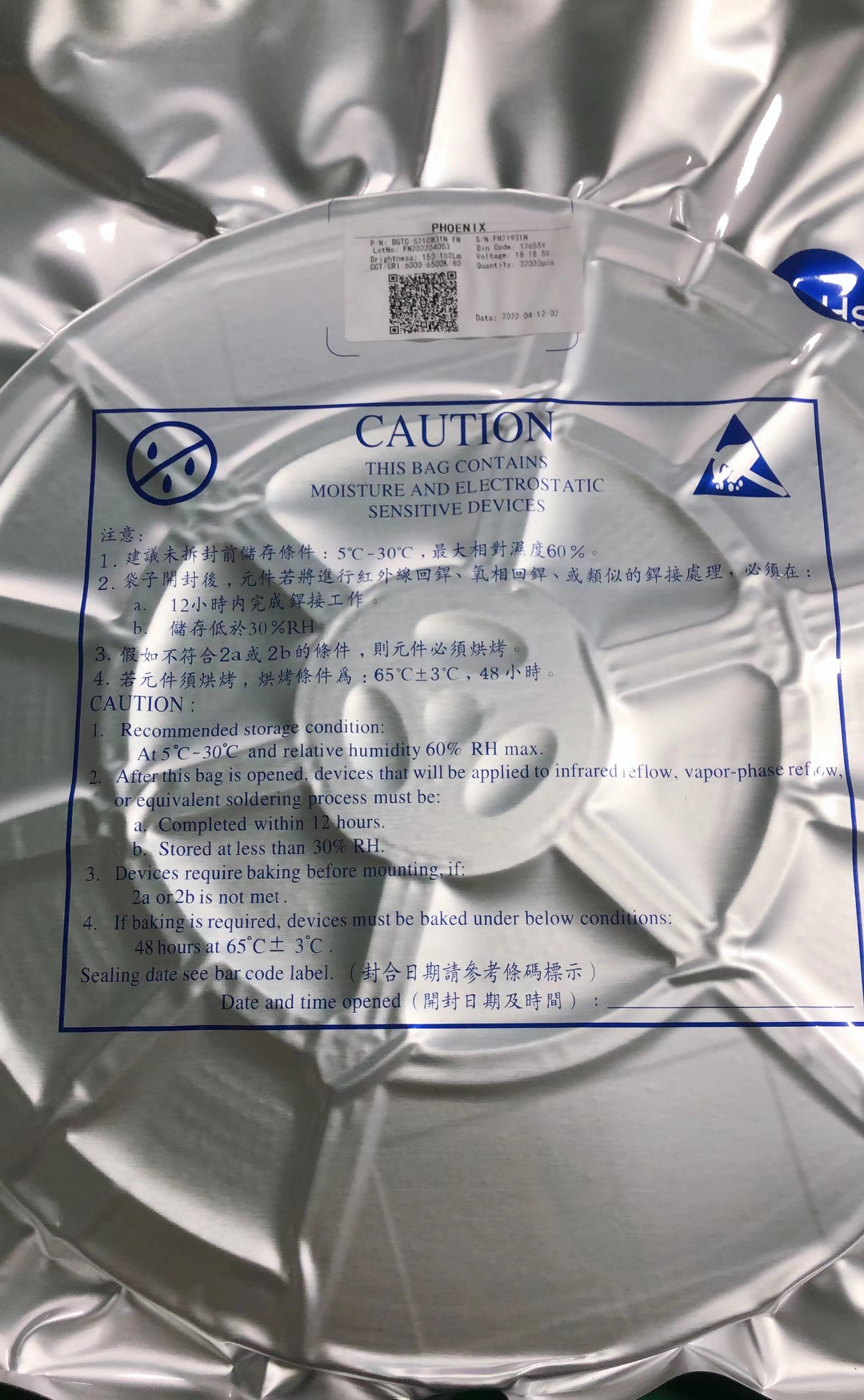

Empaquetado:

el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light 2

Precauciones:

El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en

Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.


Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo

Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente

el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light 3

Manipulación de precauciones:
Maneje el componente a lo largo de la superficie lateral usando el fórceps o las herramientas apropiadas
No toque ni maneje directamente la superficie de la lente del silicón. Puede dañar el conjunto de circuitos interno
No apile junto PCBs montado que contiene el LED. El impacto puede rasguñar la lente del silicón o dañar el conjunto de circuitos interno



el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light 4el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light 5el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light 6el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light 7



Características de producto:



Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación

Alto brillo, representación de alto color de poca atenuación

70,80,90 95 opciones mínimas del CRI

Soldadura fuerte y buena luz de los undead de la estabilidad

Serie de productos y logotipo de la compañía en el frente

Certificación del CE ROHS LM80



Proceso de producción:



el PCT Smd de 3v 60ma 2835 26-28lm 3000k llevó a Chip Light Bulbs Indoor Light 8
