| Lugar de origen: | SUZHOU |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | IEC60810，AEC-Q102 |
| Número de modelo: | 2720 |
| Cantidad de orden mínima: | 4000PCS |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 40KK POR MES |
| Nombre: | ROJO DE SMD LED 2720 | λd: | 612-630nm |
|---|---|---|---|
| Poder: | 0.81W | voltaje del nput (V): | 2V |
| Flujo luminoso (lm): | 33-97lm | Garantía (año): | 2 años |
| Hora laborable (horas): | 20000 | Temperatura de funcionamiento (℃): | -40-85 |
| Resaltar: | el microprocesador 2720 a bordo llevó,el microprocesador de 350ma Smd a bordo llevó,el smd 2720 llevó el reemplazo del microprocesador |
||

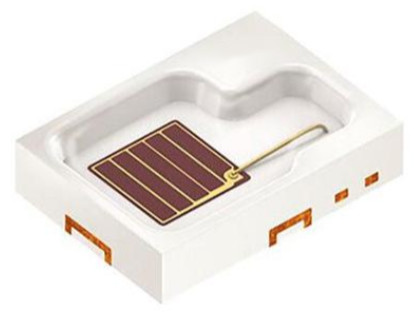

ILUMINACIÓN AUTOMOTRIZ del ENEMIGO del MICROPROCESADOR de 2V 350MA 0.81W 2720 33-97LM 612-630NM SMD LED
2720 es un producto de empaquetado muy potente y confiable del LED. Sus ventajas excepcionales son alto brillo, resistencia termal baja y buena estabilidad termal. Estabilidad única del ciclo de la temperatura. La pieza del marco de la ventaja se optimiza para el coeficiente de la extensión termal de la placa de circuito para asegurar la alta estabilidad del punto de soldadura.
Paquete: Paquete de la resina de epoxy de SMD
Radiación típica: ° 120
Grado de la resistencia a la corrosión: 3B
Certificación del automóvil: iec60810, aec-q102
Nivel 3b, 2 kilovoltios, 2 kilovoltios del ESD
Dimensiones: 2,75 x 2,0 x 0,6 milímetros
tamaño de la alameda (especialmente altura)
El mejor grado de la resistencia termal es conveniente para los dispositivos de poder medio
Espectro pancromático
8-color opciones, alto funcionamiento total
Flexibilidad fuerte y diseño libre
El primer producto en el mercado para realizar niveles de poder múltiples en un tamaño del paquete
La industria más experimentada de una solución del tamaño del paquete
Los dos colores del rojo rojo y estupendo tienen funciones duales de la separación
Iluminación interna (tal y como se muestra en del diagrama del ambiente)
señal
visión nocturna
Cabeza del LED encima del sistema de visualización y del laser
Grados máximos
Valores del símbolo del parámetro
|
Temperatura de funcionamiento Top mínimo. máximo. |
-40 °C °C 125 |
|
Temperatura de almacenamiento Tstg mínimo. máximo. |
-40 °C °C 125 |
| Temperatura de empalme Tj máximo. | °C 150 |
| Temperatura de empalme para el applications* del breve periodo de tiempo Tj máximo. | °C 175 |
|
Corriente delantera SI mínimo. T = °C 25 máximo. |
10 mA 500 mA |
|
Sobretensión IFS máximo. µs del ≤ 10 de t; D = 0,005; TS = °C 25 |
1500 mA |
|
Voltaje reverso 2): VR VR máximo. T = °C 25 |
12 V |
|
El ESD soporta voltaje CRNA. a ANSI/ESDA/JEDEC JS-001 (HBM, clase 2) VESD |
2 kilovoltios |
El curso de la vida mediano (L70/B50) para Tj = 175°C es 100h.
Características
SI 350 mA; TS = °C 25
Valores del símbolo del parámetro
| Longitud de onda máxima | λpeak tipo. 630 nanómetro |
|
Longitud de onda dominante 3) SI = 350 mA |
mínimo 612 nanómetro λdom tipo. 621 nanómetro máximo 630 nanómetro |
| Ancho de banda espectral en el 50% Irel, máximo | ∆λ tipo. 18 nanómetro |
| Ángulo de visión en el intravenoso del 50% | 2φ tipo. ° 120 |
|
Voltaje delantero 4) SI = 350 mA |
mínimo 2,0 v VF tipo. 2,3 v máximo 2,6 v |
|
2) actual reverso VR = 12 V |
IR tipo. 0,01 µA máximo µA 10 |
| Empalme de la resistencia termal/solderpoint reales 5) | Rthjs real tipo. K 13,0/W máximo K 16,0/W |
| Empalme de la resistencia termal/solderpoint eléctricos 5) con el ηe de la eficacia el = 30% |
Rthjs elec tipo. 9,1 K/W máximo K 11,2/W |
Brillo
Grupos
Grupo
Flujo luminoso 1
I = 350 mA
| 33 lm | 39 lm | Cd 12 |
| 39 lm | 45 lm | Cd 14 |
| 45 lm | 52 lm | Cd 16 |
| 52 lm | 61 lm | Cd 19 |
| 61 lm | 71 lm | Cd 22 |
| 71 lm | 82 lm | Cd 25 |
| 82 lm | 97 lm | Cd 30 |
| 2,00 V | 2,15 V |
| 2,15 V | 2,30 V |
| 2,30 V | 2,45 V |
| 2,45 V | 2,60 V |
Grupos de la longitud de onda
Grupo
Longitud de onda dominante 3)
SI = 350 mA
| 612 nanómetro | 616 nanómetro |
| 616 nanómetro | 620 nanómetro |
| 620 nanómetro | 624 nanómetro |
| 624 nanómetro | 627 nanómetro |
| 627 nanómetro | 630 nanómetro |
Emisión espectral relativa
Φrel = f (λ); SI = 350 mA; TS = °C 25
Características de la radiación
= f (ϕ); °C de S 25
Dibujo dimensional
Perfil el soldar de flujo
El producto cumple al CRNA del nivel 2 de MSL. a JEDEC J-STD-020E
Unidad de montaje Pb-libre del símbolo de la característica del perfil (SnAgCu)
Máximo mínimo de la recomendación
|
Tarifa de la rampa-para arriba al preheat*) 2 °C 25 al °C 150 |
3 | K/s | ||
|
tS 60 100 T a T |
120 | s | ||
|
|
3 | K/s | ||
| Temperatura T 217 de Liquidus | °C | |||
| Tiempo sobre la temperatura tL 80 del liquidus | 100 | s | ||
| Temperatura máxima T 245 | 260 | °C | ||
|
Tiempo dentro del °C 5 del pico especificado temperatura TP - 5 K |
30 | s | ||
|
Rate* 3 de la rampa-abajo T al °C 100 |
6 | K/s | ||
|
Tiempo °C 25 al TP |
480 | s |
Todas las temperaturas refieren al centro del paquete, medido en el top del componente * cálculo DT/Dt de la cuesta: Máximo 5 s de despegue; cumplimiento para la T-gama entera
