| Lugar de origen: | SUZHOU |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 3030 |
| Cantidad de orden mínima: | 4000PCS |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| Nombre: | Color blanco de SMD LED 3030 | Flujo luminoso (lm): | 170-180lm |
|---|---|---|---|
| CCT: | 3000k 4000k 6500k | Uso: | Luz de calle |
| Poder: | 1W | voltaje del nput (V): | 3V |
| Índice de representación de color (ra): | 80 | Garantía (año): | 2 años |
| Hora laborable (horas): | 20000 | Temperatura de funcionamiento (℃): | -40-85 |
| Resaltar: | 3030 180lm llevaron,Smd 180lm llevó,Smd llevó 300ma |
||
Introducción del uso:
Las luces de calle solares del LED son una gran manera de proporcionar la iluminación a una calle, camino o carretera sin el atrincheramiento en poder de la rejilla del traditonal. Como consecuencia, las luces de calle solares del LED pueden bajar costes de la instalación, reducir la necesidad de toneladas de cableado, y reducen los costes del mantenimiento y del proyecto durante la vida de sistema. Y puesto que son independiente de la rejilla, usted no tiene que preocuparse de problemas abajo de la línea que afecta a cada luz, tal como apagones o roturas en las líneas subterráneos.

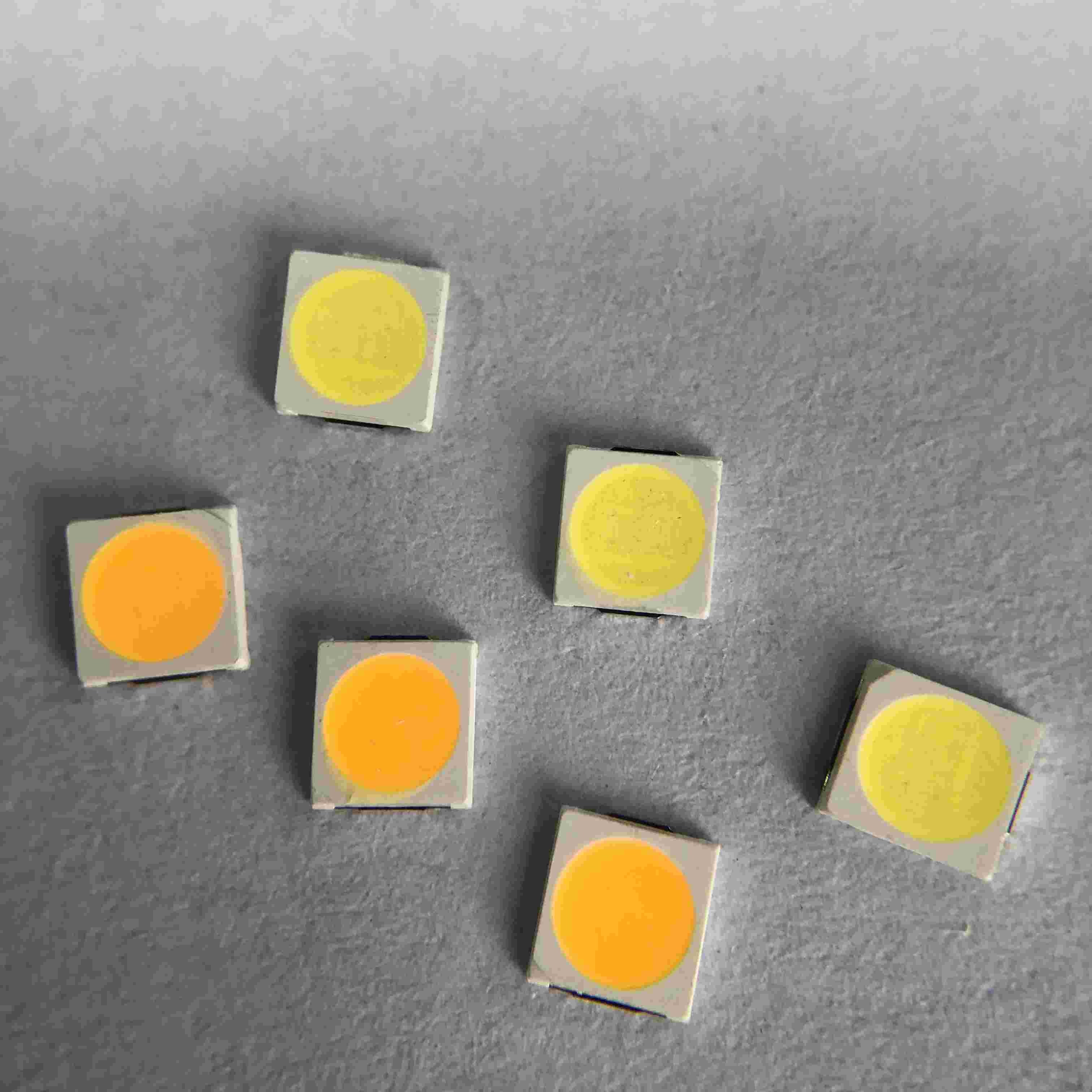

3030 MICROPROCESADOR blanco del color PPT SMD LED de la opción 3V 300MA 170-180lm de la eficacia de SMD para la luz de calle
Detalles rápidos:
| Voltaje entrado (V): | 3V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 3030 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 170-180LM |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | BLANCO blanco/natural caliente de White/COOL |
| Poder: | 1W |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 80 |
| Temperatura de color: | 2700-6500K |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | luz de calle |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 300MA |
| Tamaño: | 3.0*3.0*0.6m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:
Estructura del paquete:
Especificación de producto:
| Artículo | Especificación | Material | Cantidad |
| Microprocesador | InGaN | InGaN | 2 en 1 |
| Reflector | Blanco | EL PCT | |
| Capítulo | C194 | Cobre plateado | |
| Alambre del oro | 0.9mil | Aleación | |
| Fósforo | blanco | blanco | |
| Encapsulant | MilkyWhite | Resina | |
| Cinta del portador | Según espec. del EIA 481-1A | Cinta negra conductora | 4000pcs por carrete |
| Carrete | Según espec. del EIA 481-1A | Negro conductor | 4000pcs por carrete |
| Etiqueta | Estándar de Repsn | Papel | |
| Bolso que embala | 220x240m m | Ninguno-cremallera laminada de aluminio del bolso | Un bolso del carrete uno |
| Cartón | Estándar de Repsn | Papel | No-especificado |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED:
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) | Ac/Re |
| Prueba de vida | 25℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Temperatura alta | 85℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Baja temperatura | -40℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Calor de la humedad alta |
85℃, 85%RH, 1000Hrs@300mA |
/ | 20 | 0/1 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de la temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×300mA | / | 20 | 0/1 |
| Prueba del ESD (HBM) | prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
20 | 0/1 |
| Resistencia que suelda |
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criterios del juicio | ||||
| Voltaje delantero VF | Máximo-aumento de VF < 1=""> | |||
| IR actual reverso | Máximo-aumento del IR < IRmax=""> | |||
| Intensidad luminosa IV | IV decaimiento < 40=""> | |||
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95% Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas) |
||||
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
