| Lugar de origen: | SUZHOU |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | LM80 CE ROHS |
| Número de modelo: | 3030 |
| Cantidad de orden mínima: | 4000PCS |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| Nombre: | Color blanco de SMD LED 3030 | voltaje del nput (V): | 6V |
|---|---|---|---|
| Flujo luminoso (lm): | 155-165lm | Uso: | Luz de calle |
| Índice de representación de color (ra): | 80 | CCT: | 6500K |
| Poder: | 1W | Garantía (año): | 2 años |
| Hora laborable (horas): | 20000 | Temperatura de funcionamiento (℃): | -40-85 |
| Resaltar: | el smd 3030 llevó el microprocesador,Alto microprocesador del lumen SMD LED,6V 3030 llevó el microprocesador |
||
Introducción del uso:
La luz de inundación es hecho del LED ultra brillante o el poder más elevado llevó, él es un producto de iluminación nuevo-styleopto-eléctrico.
En primer lugar, son una alternativa rentable comparada al halógeno. ¿Cómo? A pesar de una inversión fuerte en la etapa inicial, los reflectores del LED consumen el hasta 80% menos energía que sus contrapartes del halógeno, que reducen sus costes energéticos a largo plazo.
En segundo lugar, la vida útil del LED está en el lado más alto comparado a las luces del halógeno, que elimina la necesidad del reemplazo frecuente. Las inundaciones del halógeno pueden conseguir demasiado calientes tocar, pero las inundaciones del LED vienen con los disipadores de calor del metal que inmediatamente calor directo lejos mantener una temperatura corriente más baja. Esto también ayuda a prolongar la vida útil de los microprocesadores del LED dentro.

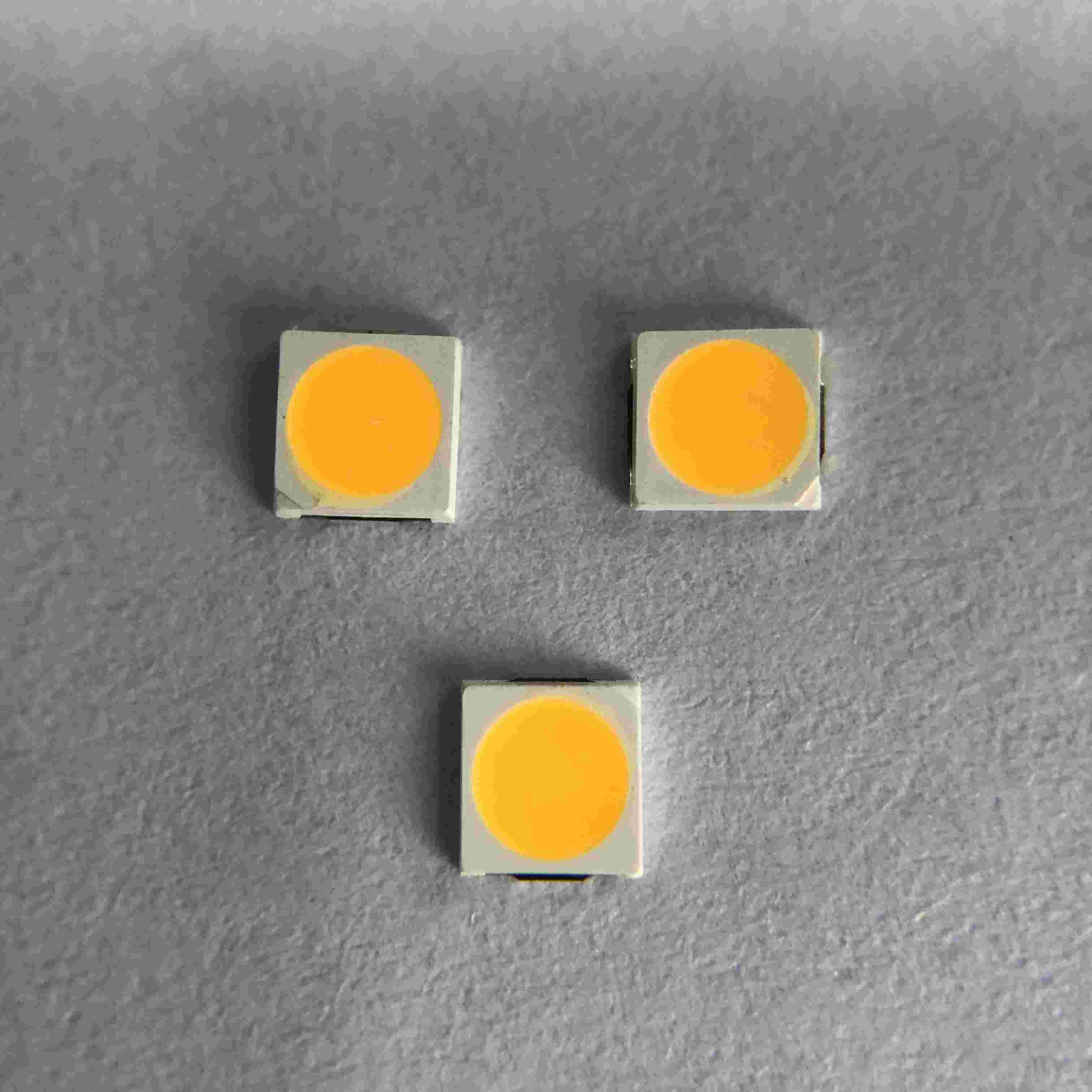

3030 alto MICROPROCESADOR del lumen 6V 150MA LED para la luz de calle que mina la luz de inundación ligera de la luz del túnel
Detalles rápidos:
| Voltaje entrado (V): | 6V |
| Garantía (año): | de dos años |
| Tipo: | Smd llevó el microprocesador 3030 |
| Iluminación de servicio de las soluciones: | Iluminación y diseño del conjunto de circuitos |
| Eficacia luminosa (lm/w): | 155-165LM |
| Vida útil (horas): | 50000 |
| Hora laborable (horas): | 20000 |
| Chip Material: | INGAN |
| Emisión de color: | BLANCO blanco/natural caliente de White/COOL |
| Poder: | 1W |
| Ángulo de visión (°): | 120 grados |
| Índice de representación de color (Ra): | 80 |
| Temperatura de color: | 2700-6500K |
| Lugar del origen: | Suzhou, Jiangsu |
| Uso: | luz de calle |
| Tipo del paquete: | Paquete del soporte de Suface |
| Corriente delantera: | 150MA |
| Tamaño: | 3.0*3.0*0.6m m |
| Embalaje: | 4000 PC/rollo |
Especificación de producto:
Estructura del paquete:
Grados máximos absolutos:
| Artículo | Símbolo | Grados máximos absolutos | Unidad |
| Corriente delantera | SI | 150 | mA |
| Voltaje reverso | Vr | 5 | V |
| Corriente delantera pulsada | IFP* | 180 | mA |
| Disipación de poder | Paladio | 1,0 | W |
| Temperatura de funcionamiento | TOP | -40~85 | ℃ |
| Temperatura de almacenamiento | Prueba | -40~85 | ℃ |
| Descarga electrostática | ESD | 2000 (HBM) | V |
| Temperatura de empalme | Tj | 120 | ℃ |
| Resistencia termal del LED | S-j de Rth | 33 | ℃/W |
Curvas de características electrópticas típicas:
Lista de pruebas de la confiabilidad del LED:
| Artículo de la prueba | Condiciones de prueba | Estándar | Qty (PC) | Ac/Re |
| Prueba de vida | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Temperatura alta | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Baja temperatura | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Calor de la humedad alta |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Almacenamiento de la baja temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Almacenamiento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de la temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tarifa cambiante de los temporeros: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque termal | -40 ' C (15mins) --100 ' C (15mins), tiempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prueba del ESD (HBM) | prueba 3times de 2000V, de 200V/Step, delantera y reversa |
AEC (Q101-001) |
20 | 0/1 |
| Resistencia que suelda |
260±5℃, 10S, 3times Tratamiento previo 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decaimiento del flujo IV |
260±5℃, 10S, 1time Tratamiento previo 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criterios del juicio | ||||
| Voltaje delantero VF | Máximo-aumento de VF < 1=""> | |||
| IR actual reverso | Máximo-aumento del IR < IRmax=""> | |||
| Intensidad luminosa IV | IV decaimiento < 40=""> | |||
|
El ※ suelda criterios de prueba de capacidad: la cobertura no es menos del 95% Nota: La medida será tomada después de que las muestras probadas se hayan vuelto a las condiciones ambiente normales (generalmente después de dos horas) |
||||
Empaquetado:
Precauciones:
El material encapsulado del LED es silicón. Por lo tanto los LED tienen una superficie suave en
Top del paquete. La presión a la superficie superior será influencia a la confiabilidad del LED. Las precauciones se deben tomar para evitar la presión fuerte sobre la partición encapsulada. Tan cuándo consumir la boca de la cosecha, la presión sobre la resina de silicón debe ser apropiada.
Soldador:
Cuando debe la mano que suelda, la temperatura del hierro menos que 300℃ por 3 segundos
La soldadura de la mano se debe hacer solamente una mide el tiempo
Instrucciones SMT el soldar de flujo de SMT:
El soldar de flujo no se debe hacer más de dos veces
Al soldar, no ponga la tensión en el LED durante la calefacción
El perfil recomendado el soldar de flujo como siguiente
Características de producto:
Adopte el microprocesador y el marco, buena estabilidad antiestática de la buena calidad ultra de poca atenuación
Alto brillo, representación de alto color de poca atenuación
70,80,90 95 opciones mínimas del CRI
Soldadura fuerte y buena luz de los undead de la estabilidad
Serie de productos y logotipo de la compañía en el frente
Certificación del CE ROHS LM80
Proceso de producción:
