| Lugar de origen: | SUZHOU |
|---|---|
| Nombre de la marca: | PHOENIX |
| Certificación: | CE LM80 ROHS |
| Número de modelo: | 3030 |
| Cantidad de orden mínima: | 4000PCS |
| Precio: | Negociable |
| Detalles de empaquetado: | 4000PCS /ROLL |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | Western Union, MoneyGram, T/T |
| Capacidad de la fuente: | 800KK POR MES |
| nombre: | SMD LED 3030 color blanco | Voltaje de entrada (V): | 36V |
|---|---|---|---|
| Flujo luminoso (lm): | 170-180 lm | Energía: | 1W |
| CCT: | 2700K 3000K 6000K | Garantía (año): | 2 años |
| Tiempo de trabajo (horas): | 20000 | Índice de reproducción cromática (Ra): | 80 |
| Temperatura de funcionamiento (℃): | -40-85 | Solicitud: | luz del gimnasio |
| Resaltar: | 36v microprocesador llevado del smd 3030,Microprocesador de SMD 3030 LED,el poder más elevado 3030 llevó el microprocesador |
||
Introducción de la aplicación:
Un diodo emisor de luz (LED) emite luzaplicando una corriente directa a la unión pn de un semiconductor compuesto.Cuando la corriente directa pasa a través del diodo emisor de luz, los portadores (electrones y huecos) se mueven.

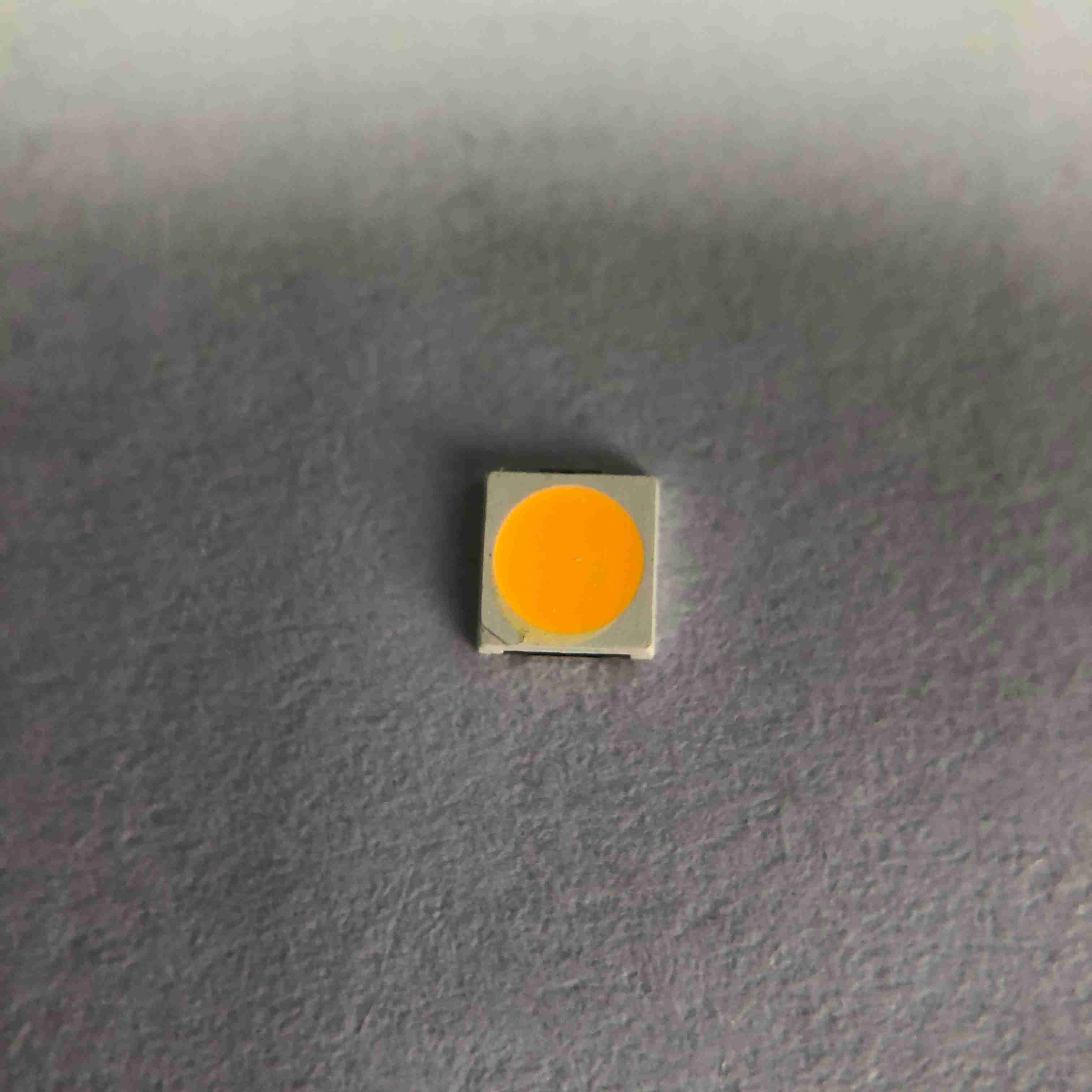

CHIP LED SMD de alto lumen 36V 30MA 180lm 3030 PPT UTILIZADO PARA LÁMPARA DE GIMNASIO Y LÁMPARA DEPORTIVA
Detalles Rápidos:
| Voltaje de entrada (V): | 36V |
| Garantía (año): | 2 años |
| Escribe: | Microprocesador llevado SMD 3030 |
| Servicio de soluciones de iluminación: | Diseño de iluminación y circuitos. |
| Eficacia luminosa (lm/w): | 180lm |
| Vida útil (horas): | 50000 |
| Tiempo de trabajo (horas): | 20000 |
| Material de la viruta: | INGAN |
| Color emisivo: | Blanco cálido/Blanco natural/BLANCO FRÍO |
| Energía: | 1W |
| Ángulo de visión (°): | 120 grados |
| Índice de reproducción cromática (Ra): | 80 |
| Temperatura del color: | 2700-6500K |
| Lugar de origen: | Suzhou, jiangsu |
| Solicitud: | Luz de gimnasio |
| Tipo de paquete: | Paquete de montaje en superficie |
| Corriente directa: | 30mA |
| Tamaño: | 3,0*3,0*0,7mm |
| Embalaje: | 4000 piezas/rollo |
Especificaciones del producto:
Estructura del paquete:
Índices absolutos máximos:
| Artículo | Símbolo | Índices absolutos máximos | Unidad |
| Corriente directa | SI | 30 | mamá |
| tensión inversa | vr | 5 | V |
| Corriente directa pulsada | SI P* | 30 | mamá |
| Disipación de potencia | PD | 0.5 | W |
| Temperatura de funcionamiento | PARTE SUPERIOR | -40~85 | ℃ |
| Temperatura de almacenamiento | TST | -40~85 | ℃ |
| Descarga electrostática | EDS | 2000 (HBM) | V |
| Temperatura de la Unión | tj | 120 | ℃ |
| LED Resistencia térmica | Rth sj | 33 | °C/W |
Lista de pruebas de confiabilidad de LED:
| Elemento de prueba | Condiciónes de la prueba | Estándar | Cantidad (piezas) | Acre |
| Prueba de vida | 25 ℃, 1000 horas a 30 mA | / | 20 | 0/1 |
| Alta temperatura | 85 ℃, 1000 horas a 30 mA | / | 20 | 0/1 |
| Baja temperatura | -40 ℃, 1000 horas a 30 mA | / | 20 | 0/1 |
| Calor de alta humedad |
85 ℃, 85 % de humedad relativa, 1000 horas a 30 mA |
/ | 20 | 0/1 |
| Almacenamiento a baja temperatura | -40 ℃, 1000 horas |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Almacenamiento a alta temperatura | 100 ℃, 1000 horas |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de temperatura | (-40'C 30mins --25'C(5mins)--100'C(30mins), Tasa de cambio de temperatura: 3+/-0.6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque termal | -40'C (15 minutos) --100'C (15 minutos), tiempo de cambio <5 minutos, 300C | MIL-STD-202G | 20 | 0/1 |
|
Prueba de vida del pulso
|
Tp=1ms, DC=0.1,D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Prueba ESD (HBM) | 2000 V, 200 V/paso, prueba de avance y retroceso 3 veces |
AEC (P101-001) |
20 | 0/1 |
| Resistencia de soldadura |
260±5℃,10S,3veces Pretratamiento 30 ℃, 70% HR |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflujo IV Decaimiento |
260±5℃,10S,1 vez Pretratamiento 30 ℃, 70 % de HR, 168 horas |
/ | 20 | 0/1 |
| Criterios de juicio | ||||
| Tensión directa VF | VFAumento máximo < 1.1x | |||
| Corriente inversa yoR | Incremento máximo de IR < IRmax | |||
| Intensidad luminosa IV | Decaimiento IV < 40% | |||
|
※ Criterios de prueba de capacidad de soldadura: la cobertura no es inferior al 95% Nota: La medición se realizará después de que las muestras analizadas se hayan devuelto a las condiciones ambientales normales (generalmente después de dos horas) |
||||
embalaje:
Precauciones:
El material encapsulado de los LED es silicona.Por lo tanto, los LED tienen una superficie blanda en la
Parte superior del paquete.La presión sobre la superficie superior influirá en la fiabilidad de los LED.Se deben tomar precauciones para evitar la fuerte presión sobre la parte encapsulada.Entonces, cuando use la boquilla de recogida, la presión sobre la resina de silicona debe ser adecuada.
Soldador :
Al soldar a mano, la temperatura de la plancha debe ser inferior a 300 ℃ durante 3 segundos
La soldadura manual debe hacerse solo una vez.
Instrucciones de soldadura por reflujo SMT SMT:
La soldadura por reflujo no debe realizarse más de dos veces.
Al soldar, no ejerza presión sobre los LED durante el calentamiento.
El perfil de soldadura por reflujo recomendado de la siguiente manera
Proceso del producto:
